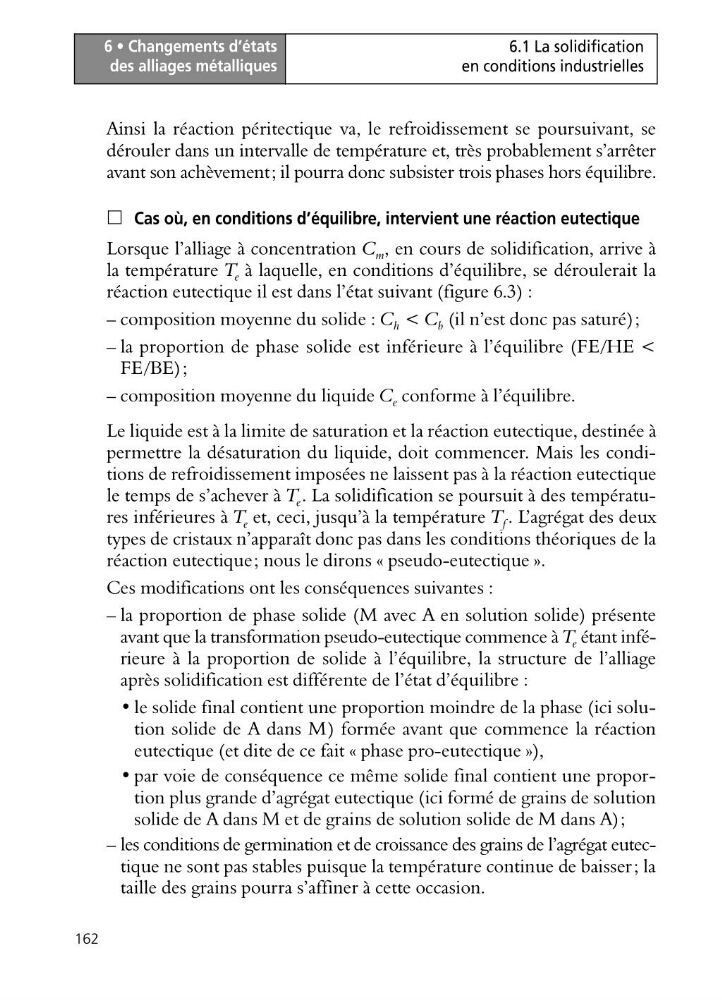

6 • Changements d’états
des alliages métalliques
162
6.1 La solidification
en conditions industrielles
Ainsi la réaction péritectique va, le refroidissement se poursuivant, se
dérouler dans un intervalle de température et, très probablement s’arrêter
avant son achèvement; il pourra donc subsister trois phases hors équilibre.
ᮀ Cas où, en conditions d’équilibre, intervient une réaction eutectique
Lorsque l’alliage à concentration C m , en cours de solidification, arrive à
la température T e à laquelle, en conditions d’équilibre, se déroulerait la
réaction eutectique il est dans l’état suivant (figure 6.3) :
– composition moyenne du solide : C h < C b (il n’est donc pas saturé);
– la proportion de phase solide est inférieure à l’équilibre (FE/HE <
FE /BE) ;
– composition moyenne du liquide C e conforme à l’équilibre.
Le liquide est à la limite de saturation et la réaction eutectique, destinée à
permettre la désaturation du liquide, doit commencer. Mais les conditions de refroidissement imposées ne laissent pas à la réaction eutectique
le temps de s’achever à T e . La solidification se poursuit à des températures inférieures à T e et, ceci, jusqu’à la température T f . L’agrégat des deux
types de cristaux n’apparaît donc pas dans les conditions théoriques de la
réaction eutectique; nous le dirons « pseudo-eutectique ».
Ces modifications ont les conséquences suivantes :
– la proportion de phase solide (M avec A en solution solide) présente
avant que la transformation pseudo-eutectique commence à T e étant inférieure à la proportion de solide à l’équilibre, la structure de l’alliage
après solidification est différente de l’état d’équilibre :
• le solide final contient une proportion moindre de la phase (ici solution solide de A dans M) formée avant que commence la réaction
eutectique (et dite de ce fait « phase pro-eutectique »),
• par voie de conséquence ce même solide final contient une proportion plus grande d’agrégat eutectique (ici formé de grains de solution
solide de A dans M et de grains de solution solide de M dans A);
– les conditions de germination et de croissance des grains de l’agrégat eutectique ne sont pas stables puisque la température continue de baisser; la
taille des grains pourra s’affiner à cette occasion.
des alliages métalliques
162
6.1 La solidification
en conditions industrielles
Ainsi la réaction péritectique va, le refroidissement se poursuivant, se
dérouler dans un intervalle de température et, très probablement s’arrêter
avant son achèvement; il pourra donc subsister trois phases hors équilibre.
ᮀ Cas où, en conditions d’équilibre, intervient une réaction eutectique
Lorsque l’alliage à concentration C m , en cours de solidification, arrive à
la température T e à laquelle, en conditions d’équilibre, se déroulerait la
réaction eutectique il est dans l’état suivant (figure 6.3) :
– composition moyenne du solide : C h < C b (il n’est donc pas saturé);
– la proportion de phase solide est inférieure à l’équilibre (FE/HE <
FE /BE) ;
– composition moyenne du liquide C e conforme à l’équilibre.
Le liquide est à la limite de saturation et la réaction eutectique, destinée à
permettre la désaturation du liquide, doit commencer. Mais les conditions de refroidissement imposées ne laissent pas à la réaction eutectique
le temps de s’achever à T e . La solidification se poursuit à des températures inférieures à T e et, ceci, jusqu’à la température T f . L’agrégat des deux
types de cristaux n’apparaît donc pas dans les conditions théoriques de la
réaction eutectique; nous le dirons « pseudo-eutectique ».
Ces modifications ont les conséquences suivantes :
– la proportion de phase solide (M avec A en solution solide) présente
avant que la transformation pseudo-eutectique commence à T e étant inférieure à la proportion de solide à l’équilibre, la structure de l’alliage
après solidification est différente de l’état d’équilibre :
• le solide final contient une proportion moindre de la phase (ici solution solide de A dans M) formée avant que commence la réaction
eutectique (et dite de ce fait « phase pro-eutectique »),
• par voie de conséquence ce même solide final contient une proportion plus grande d’agrégat eutectique (ici formé de grains de solution
solide de A dans M et de grains de solution solide de M dans A);
– les conditions de germination et de croissance des grains de l’agrégat eutectique ne sont pas stables puisque la température continue de baisser; la
taille des grains pourra s’affiner à cette occasion.
