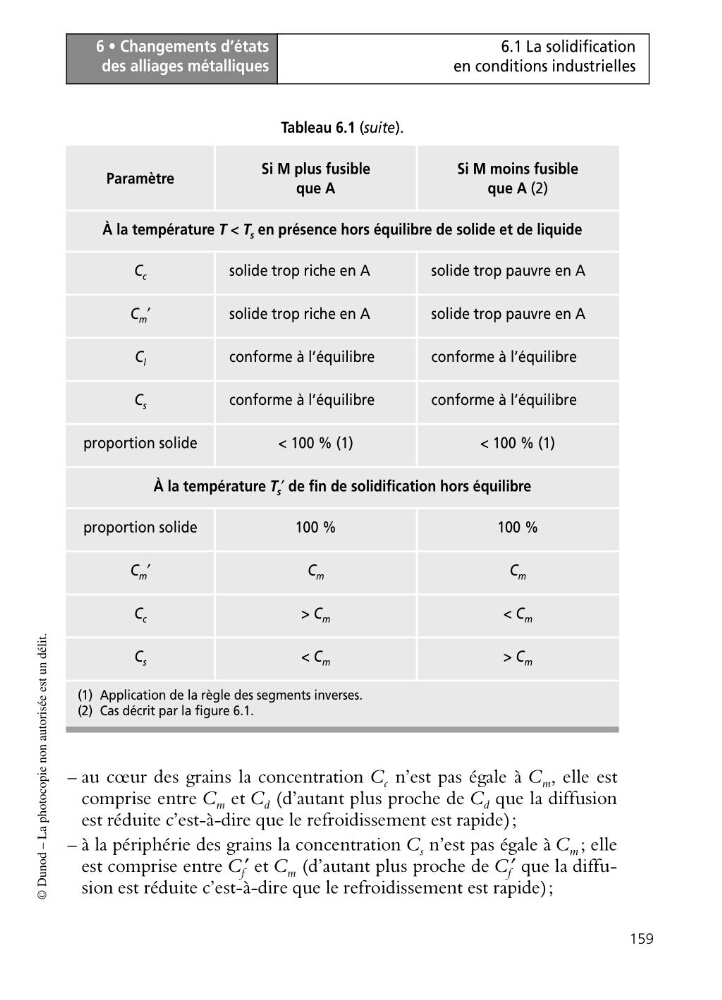

6 • Changements d’états
des alliages métalliques
159
6.1 La solidification
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
Tableau 6.1 (suite).
– au cœur des grains la concentration C c n’est pas égale à C m , elle est
comprise entre C m et C d (d’autant plus proche de C d que la diffusion
est réduite c’est-à-dire que le refroidissement est rapide);
– à la périphérie des grains la concentration C s n’est pas égale à C m ; elle
est comprise entre C f ′ et C m (d’autant plus proche de C f ′ que la diffusion est réduite c’est-à-dire que le refroidissement est rapide);
Paramètre
Si M plus fusible
que A
Si M moins fusible
que A (2)
À la température T < T s en présence hors équilibre de solide et de liquide
C c
solide trop riche en A
solide trop pauvre en A
C m ′
solide trop riche en A
solide trop pauvre en A
C l
conforme à l’équilibre
conforme à l’équilibre
C s
conforme à l’équilibre
conforme à l’équilibre
proportion solide
< 100 % (1)
< 100 % (1)
À la température T s ′ de fin de solidification hors équilibre
proportion solide
100 %
100 %
C m ′
C m
C m
C c
> C m
< C m
C s
< C m
> C m
(1) Application de la règle des segments inverses.
(2) Cas décrit par la figure 6.1.
