6 • Changements d’états
des alliages métalliques
156
6.1 La solidification
en conditions industrielles
et d’autant moins que le refroidissement sera plus rapide; elle ne sera
donc plus totale;
– la croissance des cristaux.
6.1.1 Les conséquences de la diffusion qui n’est plus totale
Pour examiner l’influence d’une diffusion qui n’a plus le temps d’être totale
nous allons considérer tout d’abord la situation correspondant au cas où
la solubilité de l’élément d’alliage est totale à l’état solide (diagramme en
fuseau) pour analyser ensuite les conséquences sur les solidifications eutectique et péritectique.
■ Solidification en conditions industrielles
avec solubilité totale à l’état solide
Cette situation hors équilibre correspond, en conditions d’équilibre, au
cas décrit au § 5.3.2, dans « Alliages avec solubilité totale à l’état solide ».

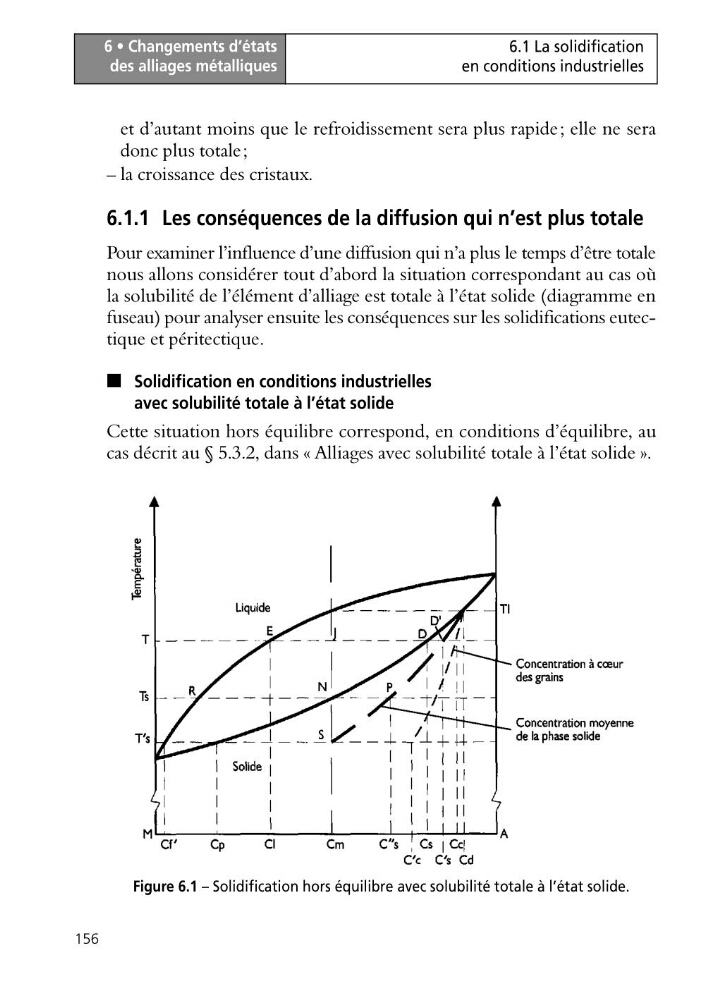

Figure 6.1 – Solidification hors équilibre avec solubilité totale à l’état solide.
