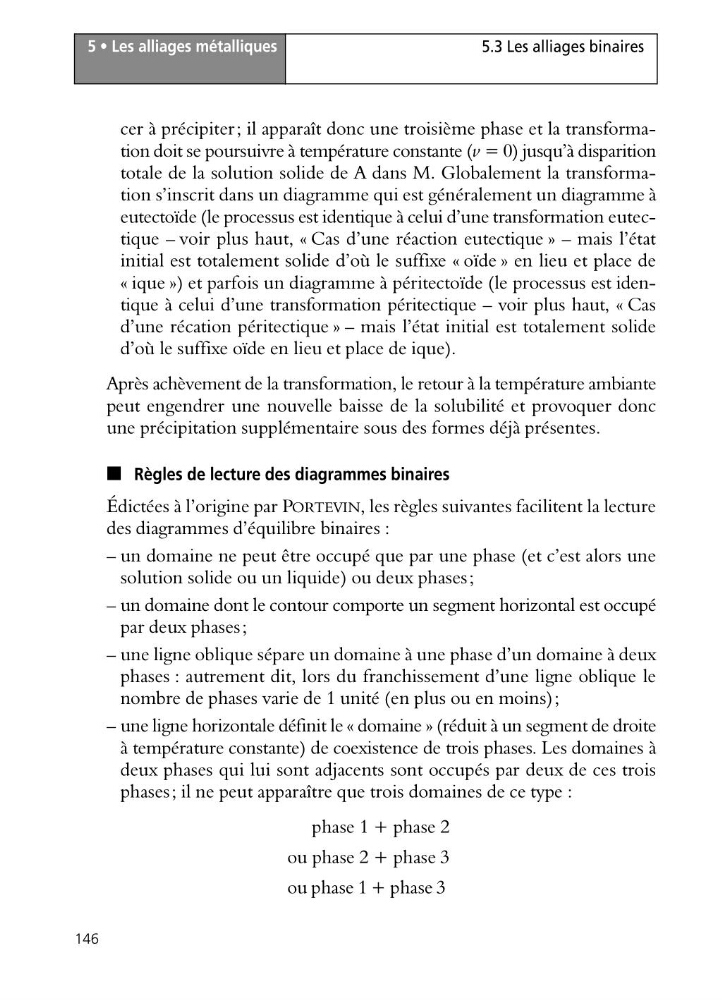

5 • Les alliages métalliques
146
5.3 Les alliages binaires
cer à précipiter; il apparaît donc une troisième phase et la transformation doit se poursuivre à température constante (v = 0) jusqu’à disparition
totale de la solution solide de A dans M. Globalement la transformation s’inscrit dans un diagramme qui est généralement un diagramme à
eutectoïde (le processus est identique à celui d’une transformation eutectique – voir plus haut, « Cas d’une réaction eutectique » – mais l’état
initial est totalement solide d’où le suffixe « oïde » en lieu et place de
« ique ») et parfois un diagramme à péritectoïde (le processus est identique à celui d’une transformation péritectique – voir plus haut, « Cas
d’une récation péritectique » – mais l’état initial est totalement solide
d’où le suffixe oïde en lieu et place de ique).
Après achèvement de la transformation, le retour à la température ambiante
peut engendrer une nouvelle baisse de la solubilité et provoquer donc
une précipitation supplémentaire sous des formes déjà présentes.
■ Règles de lecture des diagrammes binaires
Édictées à l’origine par PORTEVIN, les règles suivantes facilitent la lecture
des diagrammes d’équilibre binaires :
– un domaine ne peut être occupé que par une phase (et c’est alors une
solution solide ou un liquide) ou deux phases;
– un domaine dont le contour comporte un segment horizontal est occupé
par deux phases;
– une ligne oblique sépare un domaine à une phase d’un domaine à deux
phases : autrement dit, lors du franchissement d’une ligne oblique le
nombre de phases varie de 1 unité (en plus ou en moins);
– une ligne horizontale définit le « domaine » (réduit à un segment de droite
à température constante) de coexistence de trois phases. Les domaines à
deux phases qui lui sont adjacents sont occupés par deux de ces trois
phases; il ne peut apparaître que trois domaines de ce type :
phase 1 + phase 2
ou phase 2 + phase 3
ou phase 1 + phase 3
146
5.3 Les alliages binaires
cer à précipiter; il apparaît donc une troisième phase et la transformation doit se poursuivre à température constante (v = 0) jusqu’à disparition
totale de la solution solide de A dans M. Globalement la transformation s’inscrit dans un diagramme qui est généralement un diagramme à
eutectoïde (le processus est identique à celui d’une transformation eutectique – voir plus haut, « Cas d’une réaction eutectique » – mais l’état
initial est totalement solide d’où le suffixe « oïde » en lieu et place de
« ique ») et parfois un diagramme à péritectoïde (le processus est identique à celui d’une transformation péritectique – voir plus haut, « Cas
d’une récation péritectique » – mais l’état initial est totalement solide
d’où le suffixe oïde en lieu et place de ique).
Après achèvement de la transformation, le retour à la température ambiante
peut engendrer une nouvelle baisse de la solubilité et provoquer donc
une précipitation supplémentaire sous des formes déjà présentes.
■ Règles de lecture des diagrammes binaires
Édictées à l’origine par PORTEVIN, les règles suivantes facilitent la lecture
des diagrammes d’équilibre binaires :
– un domaine ne peut être occupé que par une phase (et c’est alors une
solution solide ou un liquide) ou deux phases;
– un domaine dont le contour comporte un segment horizontal est occupé
par deux phases;
– une ligne oblique sépare un domaine à une phase d’un domaine à deux
phases : autrement dit, lors du franchissement d’une ligne oblique le
nombre de phases varie de 1 unité (en plus ou en moins);
– une ligne horizontale définit le « domaine » (réduit à un segment de droite
à température constante) de coexistence de trois phases. Les domaines à
deux phases qui lui sont adjacents sont occupés par deux de ces trois
phases; il ne peut apparaître que trois domaines de ce type :
phase 1 + phase 2
ou phase 2 + phase 3
ou phase 1 + phase 3
