5 • Les alliages métalliques
129
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
Voyons (figure 5.2) comment, dans ces conditions, se fait le passage d’un
alliage, à la concentration C m , de l’état liquide à l’état solide au cours du
refroidissement :
– quand T = T l la solidification commence; les premiers germes solides
apparaissent. Comme on l’a vu au § 3.1.2, ils ont une composition différente de celle de l’alliage de base (avec modification concomitante de la
composition de la phase liquide); ils sont enrichis en l’élément le moins
fusible (ce qui leur permet d’être stables). L’horizontale tracée au niveau
de T l montre qu’ils ont ici la composition C d c’est-à-dire qu’ils sont plus
riches en A que l’alliage de départ (A est ici moins fusible que M);
– quand T l < T < T s , l’horizontale tracée au niveau de T montre que le
liquide s’est appauvri en A (C l < C m ) et la phase solide s’est enrichie en
M (C s < C d – la proportion de A a diminué et la proportion de M a
donc augmenté); elle se rapproche de la composition moyenne de l’alliage

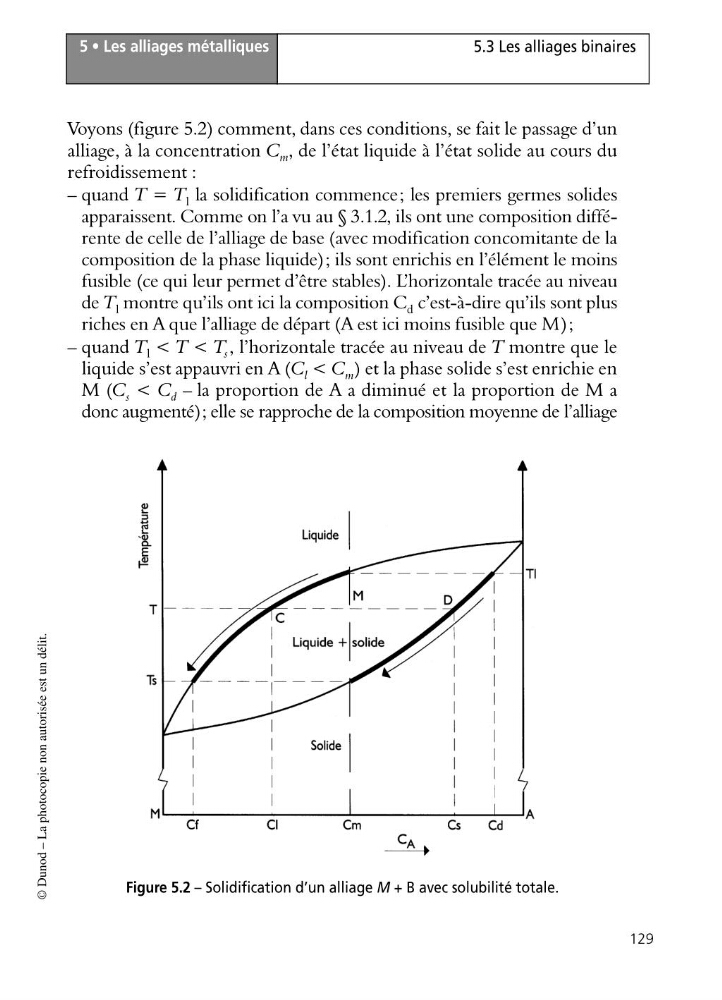

Figure 5.2 – Solidification d’un alliage M + B avec solubilité totale.
129
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
Voyons (figure 5.2) comment, dans ces conditions, se fait le passage d’un
alliage, à la concentration C m , de l’état liquide à l’état solide au cours du
refroidissement :
– quand T = T l la solidification commence; les premiers germes solides
apparaissent. Comme on l’a vu au § 3.1.2, ils ont une composition différente de celle de l’alliage de base (avec modification concomitante de la
composition de la phase liquide); ils sont enrichis en l’élément le moins
fusible (ce qui leur permet d’être stables). L’horizontale tracée au niveau
de T l montre qu’ils ont ici la composition C d c’est-à-dire qu’ils sont plus
riches en A que l’alliage de départ (A est ici moins fusible que M);
– quand T l < T < T s , l’horizontale tracée au niveau de T montre que le
liquide s’est appauvri en A (C l < C m ) et la phase solide s’est enrichie en
M (C s < C d – la proportion de A a diminué et la proportion de M a
donc augmenté); elle se rapproche de la composition moyenne de l’alliage
Figure 5.2 – Solidification d’un alliage M + B avec solubilité totale.
