4 • Les propriétés
mécaniques des métaux…
100
4.2 Le durcissement des métaux
La formation du germe a appauvri le métal solvant en élément soluté au
voisinage de la particule; la croissance va donc dépendre du flux des atomes de soluté vers la particule (donc de la diffusion – voir annexe à ce
chapitre – de ceux-ci dans le métal solvant); la venue de nouveaux atomes de soluté au voisinage de l’interface doit combler le déficit en atomes solutés. La vitesse de ce transport de matière :
– augmente avec la sursaturation de la solution et donc avec l’écart ΔT =
T E – T;
– diminue avec l’abaissement de température (la diffusion – voir Annexe
de ce chapitre – est plus difficile) et donc avec l’écart ΔT = T E – T.
a
b
T E
ΔT = T E – T

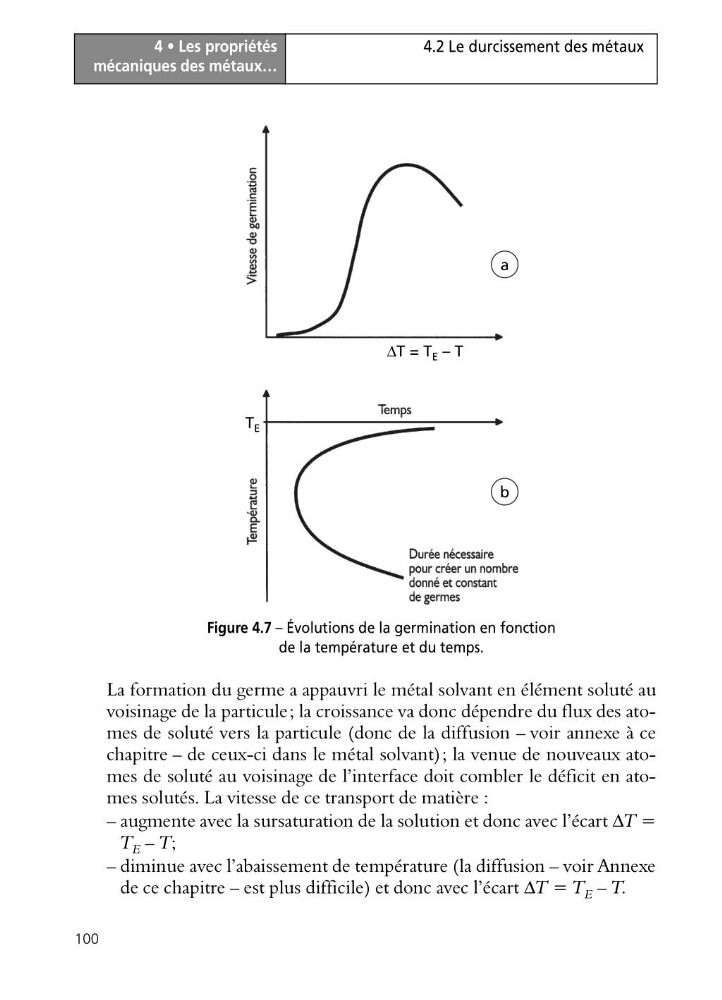

Figure 4.7 – Évolutions de la germination en fonction
de la température et du temps.
mécaniques des métaux…
100
4.2 Le durcissement des métaux
La formation du germe a appauvri le métal solvant en élément soluté au
voisinage de la particule; la croissance va donc dépendre du flux des atomes de soluté vers la particule (donc de la diffusion – voir annexe à ce
chapitre – de ceux-ci dans le métal solvant); la venue de nouveaux atomes de soluté au voisinage de l’interface doit combler le déficit en atomes solutés. La vitesse de ce transport de matière :
– augmente avec la sursaturation de la solution et donc avec l’écart ΔT =
T E – T;
– diminue avec l’abaissement de température (la diffusion – voir Annexe
de ce chapitre – est plus difficile) et donc avec l’écart ΔT = T E – T.
a
b
T E
ΔT = T E – T
Figure 4.7 – Évolutions de la germination en fonction
de la température et du temps.
