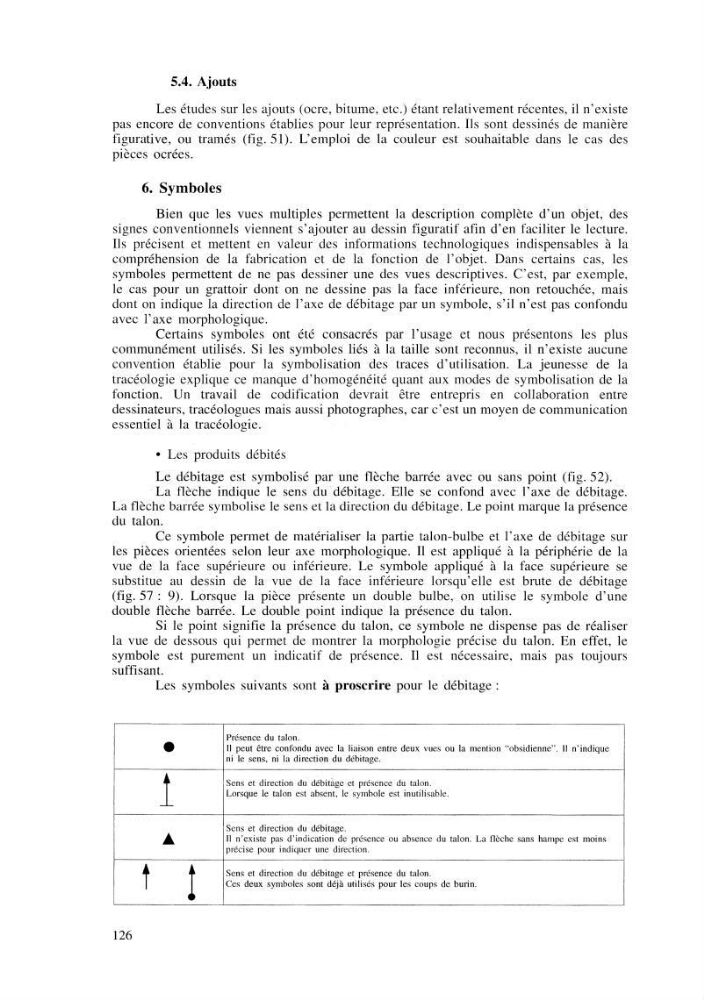

5.4. Ajout s
Les études sur les ajouts (ocre, bitume, etc.) étant relativement récentes, il n'existe
pas encore de conventions établies pour leur représentation. Ils sont dessinés de manière
figurative, ou tramés (fig. 51). L'emploi de la couleur est souhaitable dans le cas des
pièces ocrées.
6. Symbole s
Bien que les vues multiples permettent la description complète d'un objet, des
signes conventionnels viennent s'ajouter au dessin figuratif afin d'en faciliter le lecture.
Ils précisent et mettent en valeur des informations technologiques indispensables à la
compréhension de la fabrication et de la fonction de l'objet. Dans certains cas, les
symboles permettent de ne pas dessiner une des vues descriptives. C'est, par exemple,
le cas pour un grattoir dont on ne dessine pas la face inférieure, non retouchée, mais
dont on indique la direction de l'axe de débitage par un symbole, s'il n'est pas confondu
avec l'axe morphologique.
Certains symboles ont été consacrés par l'usage et nous présentons les plus
communément utilisés. Si les symboles liés à la taille sont reconnus, il n'existe aucune
convention établie pour la symbolisation des traces d'utilisation. La jeunesse de la
tracéologie explique ce manque d'homogénéité quant aux modes de symbolisation de la
fonction. Un travail de codification devrait être entrepris en collaboration entre
dessinateurs, tracéologues mais aussi photographes, car c'est un moyen de communication
essentiel à la tracéologie.
• Les produits débités
Le débitage est symbolisé par une flèche barrée avec ou sans point (fig. 52).
La flèche indique le sens du débitage. Elle se confond avec l'axe de débitage.
La flèche barrée symbolise le sens et la direction du débitage. Le point marque la présence
du talon.
Ce symbole permet de matérialiser la partie talon-bulbe et l'axe de débitage sur
les pièces orientées selon leur axe morphologique. Il est appliqué à la périphérie de la
vue de la face supérieure ou inférieure. Le symbole appliqué à la face supérieure se
substitue au dessin de la vue de la face inférieure lorsqu'elle est brute de débitage
(fig. 57 : 9). Lorsque la pièce présente un double bulbe, on utilise le symbole d'une
double flèche barrée. Le double point indique la présence du talon.
Si le point signifie la présence du talon, ce symbole ne dispense pas de réaliser
la vue de dessous qui permet de montrer la morphologie précise du talon. En effet, le
symbole est purement un indicatif de présence. Il est nécessaire, mais pas toujours
suffisant.
Les symboles suivants sont à proscrir e pour le débitage :
•
Présence du talon.
Il peut être confondu avec la liaison entre deux vues ou la mention "obsidienne". 11 n'indique
ni le sens, ni la direction du débitage.
1
Sens et direction du débitage et présence du talon.
Lorsque le talon est absent, le symbole est inutilisable.
A
Sens et direction du débitage.
Il n'existe pas d'indication de présence ou absence du talon. La flèche sans hampe est moins
précise pour indiquer une direction.
t |
i
Sens et direction du débitage et présence du talon.
Ces deux symboles sont déjà utilisés pour les coups de burin.
126
