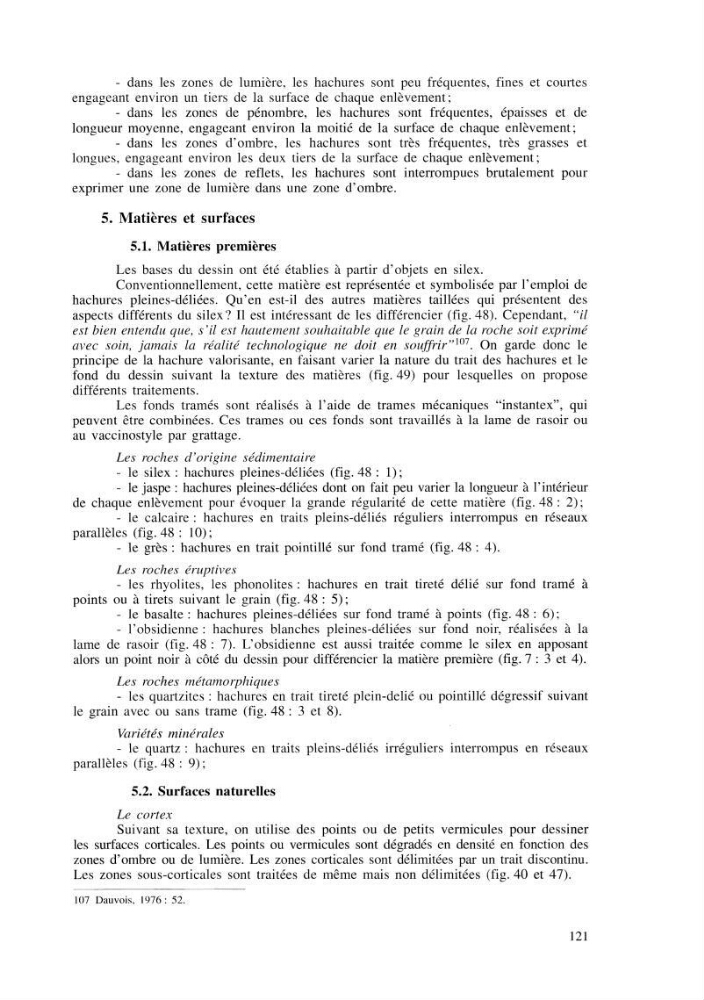

- dans les zones de lumière, les hachures sont peu fréquentes, fines et courtes
engageant environ un tiers de la surface de chaque enlèvement;
- dans les zones de pénombre, les hachures sont fréquentes, épaisses et de
longueur moyenne, engageant environ la moitié de la surface de chaque enlèvement;
- dans les zones d'ombre, les hachures sont très fréquentes, très grasses et
longues, engageant environ les deux tiers de la surface de chaque enlèvement;
- dans les zones de reflets, les hachures sont interrompues brutalement pour
exprimer une zone de lumière dans une zone d'ombre.
5. Matière s e t surface s
5.1. Matière s première s
Les bases du dessin ont été établies à partir d'objets en silex.
Conventionnellement, cette matière est représentée et symbolisée par l'emploi de
hachures pleines-déliées. Qu'en est-il des autres matières taillées qui présentent des
aspects différents du silex? Il est intéressant de les différencier (fig. 48). Cependant, "il
est bien entendu que, s'il est hautement souhaitable que le grain de la roche soit exprimé
avec soin, jamais la réalité technologique ne
doit en souffrir"
101
.
On garde donc le
principe de la hachure valorisante, en faisant varier la nature du trait des hachures et le
fond du dessin suivant la texture des matières (fig. 49) pour lesquelles on propose
différents traitements.
Les fonds tramés sont réalisés à l'aide de trames mécaniques "instantex", qui
peuvent être combinées. Ces trames ou ces fonds sont travaillés à la lame de rasoir ou
au vaccinostyle par grattage.
Les roches d'origine sédimentaire
- le silex : hachures pleines-déliées (fig. 48 : 1);
- le jaspe : hachures pleines-déliées dont on fait peu varier la longueur à l'intérieur
de chaque enlèvement pour évoquer la grande régularité de cette matière (fig. 48 : 2) ;
- le calcaire : hachures en traits pleins-déliés réguliers interrompus en réseaux
parallèles (fig. 48 : 10);
- le grès ; hachures en trait pointillé sur fond tramé (fig. 48 : 4).
Les roches éruptives
- les rhyolites, les phonolites : hachures en trait tireté délié sur fond tramé à
points ou à tirets suivant le grain (fig. 48 : 5) ;
- le basalte : hachures pleines-déliées sur fond tramé à points (fig. 48 : 6) ;
- l'obsidienne : hachures blanches pleines-déliées sur fond noir, réalisées à la
lame de rasoir (fig. 48 : 7). L'obsidienne est aussi traitée comme le silex en apposant
alors un point noir à côté du dessin pour différencier la matière première (fig. 7 : 3 et 4).
Les roches métamorphiques
- les quartzites : hachures en trait tireté plein-delié ou pointillé dégressif suivant
le grain avec ou sans trame (fig. 48 : 3 et 8).
Variétés minérales
- le quartz : hachures en traits pleins-déliés irréguliers interrompus en réseaux
parallèles (fig. 48 : 9);
5.2. Surface s naturelle s
Le cortex
Suivant sa texture, on utilise des points ou de petits vermicules pour dessiner
les surfaces corticales. Les points ou vermicules sont dégradés en densité en fonction des
zones d'ombre ou de lumière. Les zones corticales sont délimitées par un trait discontinu.
Les zones sous-corticales sont traitées de même mais non délimitées (fig. 40 et 47).
107 Dauvois, 1976: 52.
121
