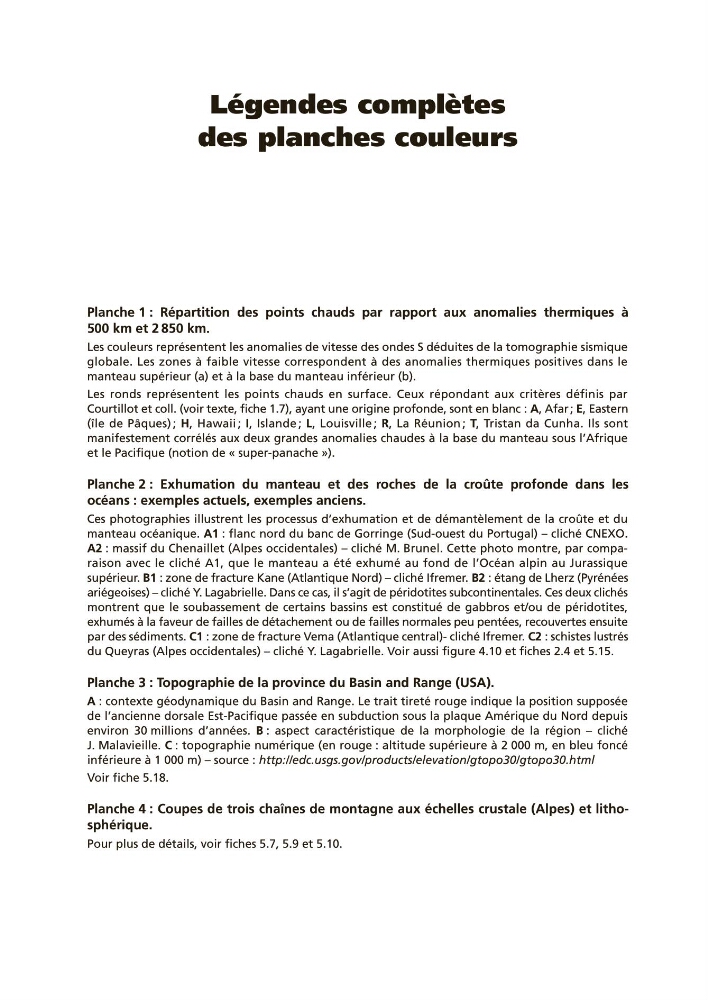

Légendes complètes
des planches couleurs
Planche 1: Répartition des points chauds par rapport aux anomalies thermiques à
500 km et 2 850 km.
Les couleurs représentent les anomalies de vitesse des ondes S déduites de la tomographie sismique
globale. Les zones à faible vitesse correspondent à des anomalies thermiques positives dans le
manteau supérieur (a) et à la base du manteau inférieur (b).
Les ronds représentent les points chauds en surface. Ceux répondant aux critères définis par
Courtillot et coll. (voir texte, fiche 1.7), ayant une origine profonde, sont en blanc: A, Afar; E, Eastern
(île de Pâques); H, Hawaii; I, Islande; L, Louisville; R, La Réunion; T, Tristan da Cunha. Ils sont
manifestement corrélés aux deux grandes anomalies chaudes à la base du manteau sous l’Afrique
et le Pacifique (notion de «super-panache»).
Planche 2: Exhumation du manteau et des roches de la croûte profonde dans les
océans: exemples actuels, exemples anciens.
Ces photographies illustrent les processus d’exhumation et de démantèlement de la croûte et du
manteau océanique. A1: flanc nord du banc de Gorringe (Sud-ouest du Portugal) – cliché CNEXO.
A2: massif du Chenaillet (Alpes occidentales) – cliché M. Brunel. Cette photo montre, par comparaison avec le cliché A1, que le manteau a été exhumé au fond de l’Océan alpin au Jurassique
supérieur. B1: zone de fracture Kane (Atlantique Nord) – cliché Ifremer. B2: étang de Lherz (Pyrénées
ariégeoises) – cliché Y. Lagabrielle. Dans ce cas, il s’agit de péridotites subcontinentales. Ces deux clichés
montrent que le soubassement de certains bassins est constitué de gabbros et/ou de péridotites,
exhumés à la faveur de failles de détachement ou de failles normales peu pentées, recouvertes ensuite
par des sédiments. C1: zone de fracture Vema (Atlantique central)- cliché Ifremer. C2: schistes lustrés
du Queyras (Alpes occidentales) – cliché Y. Lagabrielle. Voir aussi figure 4.10 et fiches 2.4 et 5.15.
Planche 3: Topographie de la province du Basin and Range (USA).
A: contexte géodynamique du Basin and Range. Le trait tireté rouge indique la position supposée
de l’ancienne dorsale Est-Pacifique passée en subduction sous la plaque Amérique du Nord depuis
environ 30 millions d’années. B: aspect caractéristique de la morphologie de la région – cliché
J. Malavieille. C: topographie numérique (en rouge: altitude supérieure à 2 000 m, en bleu foncé
inférieure à 1 000 m) – source: http://edc.usgs.gov/products/elevation/gtopo30/gtopo30.html
Voir fiche 5.18.
Planche 4: Coupes de trois chaînes de montagne aux échelles crustale (Alpes) et lithosphérique.
Pour plus de détails, voir fiches 5.7, 5.9 et 5.10.
