Chapitre 3 : Données et Méthodes
53

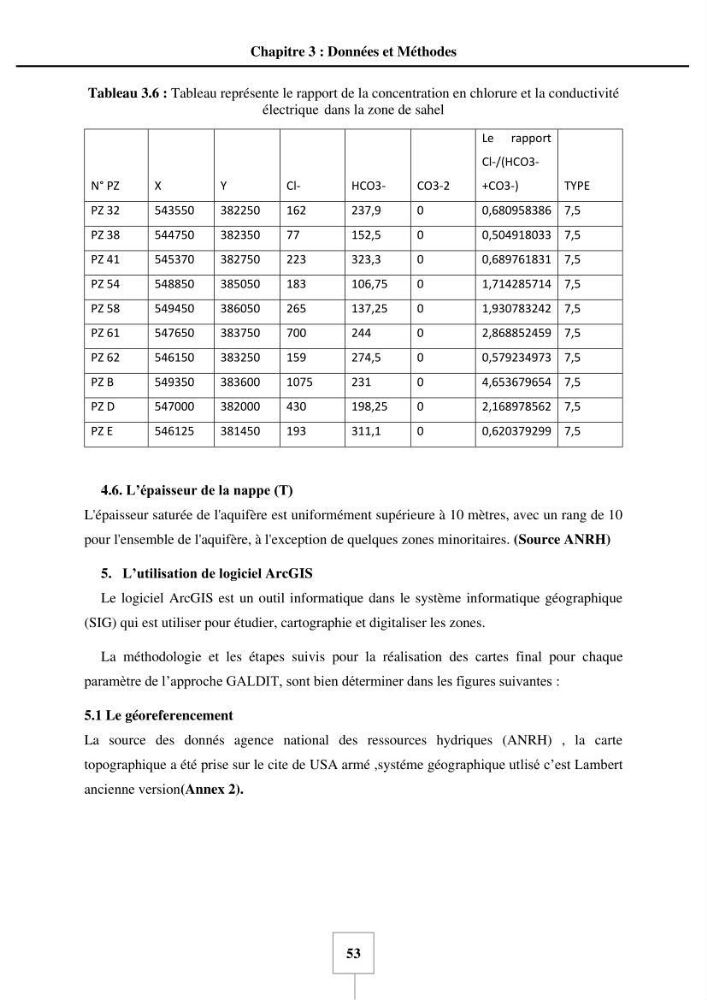

Tableau 3.6 : Tableau représente le rapport de la concentration en chlorure et la conductivité
électrique dans la zone de sahel
N° PZ
X
Y
HCO3CO3-2
Le rapport
Cl-/(HCO3+CO3-)
TYPE
PZ 32
543550
382250
162
237,9
0
0,680958386 7,5
PZ 38
544750
382350
77
152,5
0
0,504918033 7,5
PZ 41
545370
382750
223
323,3
0
0,689761831 7,5
PZ 54
548850
385050
183
106,75
0
1,714285714 7,5
PZ 58
549450
386050
265
137,25
0
1,930783242 7,5
PZ 61
547650
383750
700
244
0
2,868852459 7,5
PZ 62
546150
383250
159
274,5
0
0,579234973 7,5
PZ B
549350
383600
1075
231
0
4,653679654 7,5
PZ D
547000
382000
430
198,25
0
2,168978562 7,5
PZ E
546125
381450
193
311,1
0
0,620379299 7,5
4.6. L’épaisseur de la nappe (T)
L'épaisseur saturée de l'aquifère est uniformément supérieure à 10 mètres, avec un rang de 10
pour l'ensemble de l'aquifère, à l'exception de quelques zones minoritaires. (Source ANRH)
5. L’utilisation de logiciel ArcGIS
Le logiciel ArcGIS est un outil informatique dans le système informatique géographique
(SIG) qui est utiliser pour étudier, cartographie et digitaliser les zones.
La méthodologie et les étapes suivis pour la réalisation des cartes final pour chaque
paramètre de l’approche GALDIT, sont bien déterminer dans les figures suivantes :
5.1 Le géoreferencement
La source des donnés agence national des ressources hydriques (ANRH) , la carte
topographique a été prise sur le cite de USA armé ,systéme géographique utlisé c’est Lambert
ancienne version(Annex 2).
