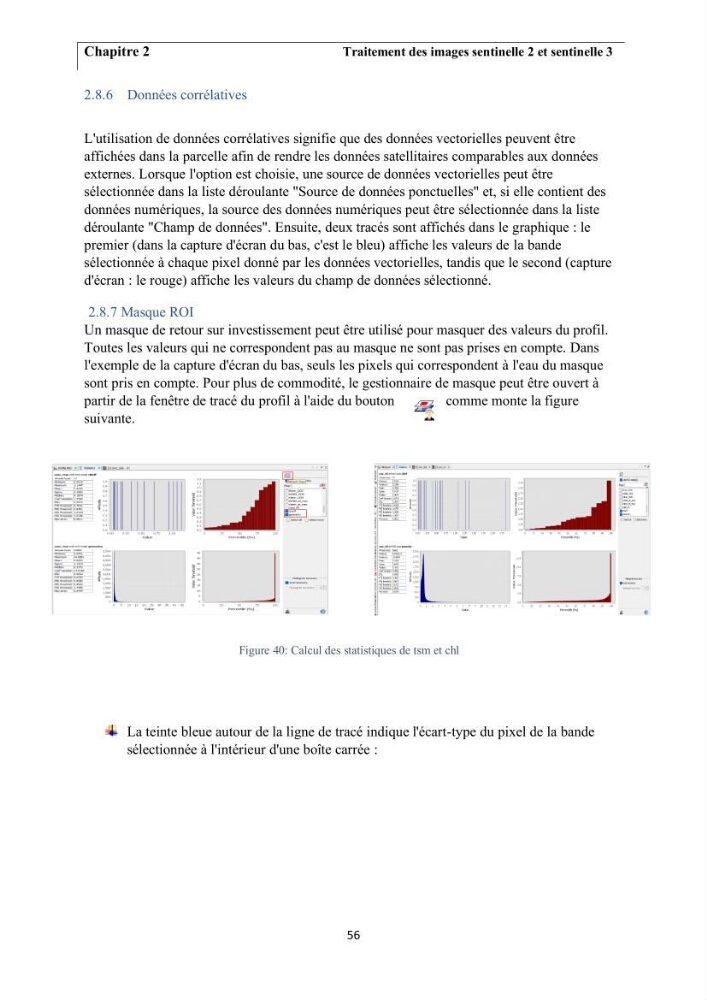

Chapitre 2
Traitement des images sentinelle 2 et sentinelle 3
56
2.8.6 Données corrélatives
L'utilisation de données corrélatives signifie que des données vectorielles peuvent être
affichées dans la parcelle afin de rendre les données satellitaires comparables aux données
externes. Lorsque l'option est choisie, une source de données vectorielles peut être
sélectionnée dans la liste déroulante "Source de données ponctuelles" et, si elle contient des
données numériques, la source des données numériques peut être sélectionnée dans la liste
déroulante "Champ de données". Ensuite, deux tracés sont affichés dans le graphique : le
premier (dans la capture d'écran du bas, c'est le bleu) affiche les valeurs de la bande
sélectionnée à chaque pixel donné par les données vectorielles, tandis que le second (capture
d'écran : le rouge) affiche les valeurs du champ de données sélectionné.
2.8.7 Masque ROI
Un masque de retour sur investissement peut être utilisé pour masquer des valeurs du profil.
Toutes les valeurs qui ne correspondent pas au masque ne sont pas prises en compte. Dans
l'exemple de la capture d'écran du bas, seuls les pixels qui correspondent à l'eau du masque
sont pris en compte. Pour plus de commodité, le gestionnaire de masque peut être ouvert à
partir de la fenêtre de tracé du profil à l'aide du bouton
comme monte la figure
suivante.
Figure 40: Calcul des statistiques de tsm et chl
La teinte bleue autour de la ligne de tracé indique l'écart-type du pixel de la bande
sélectionnée à l'intérieur d'une boîte carrée :
