64
CHAPITRE 3 : RESULTAT ET DISCUSSION

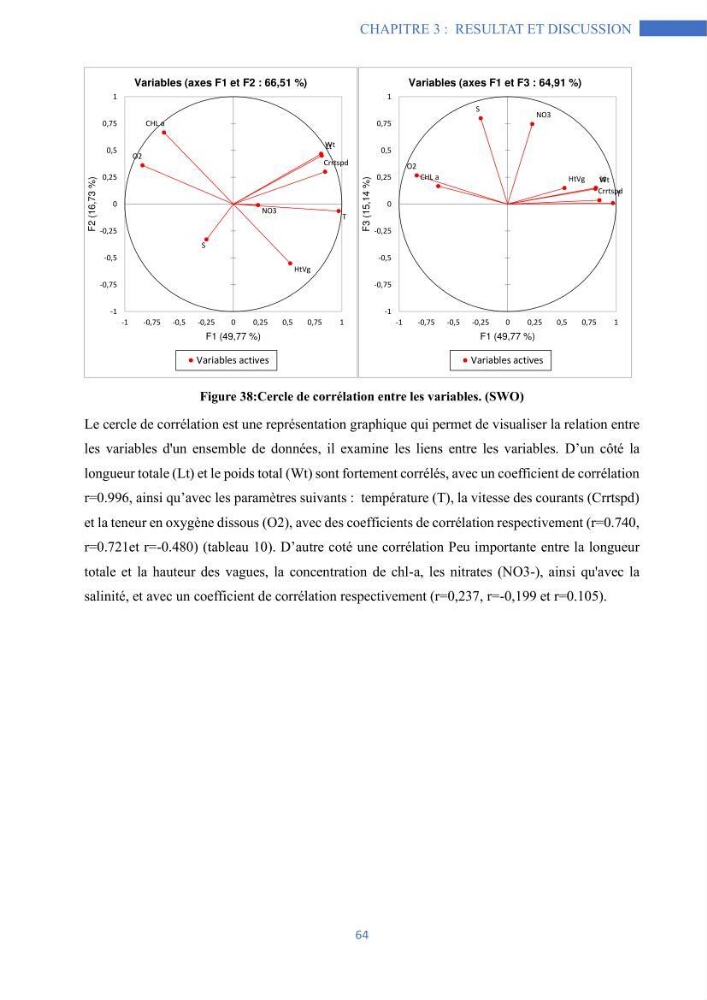

Figure 38:Cercle de corrélation entre les variables. (SWO)
Le cercle de corrélation est une représentation graphique qui permet de visualiser la relation entre
les variables d'un ensemble de données, il examine les liens entre les variables. D’un côté la
longueur totale (Lt) et le poids total (Wt) sont fortement corrélés, avec un coefficient de corrélation
r=0.996, ainsi qu’avec les paramètres suivants : température (T), la vitesse des courants (Crrtspd)
et la teneur en oxygène dissous (O2), avec des coefficients de corrélation respectivement (r=0.740,
r=0.721et r=-0.480) (tableau 10). D’autre coté une corrélation Peu importante entre la longueur
totale et la hauteur des vagues, la concentration de chl-a, les nitrates (NO3-), ainsi qu'avec la
salinité, et avec un coefficient de corrélation respectivement (r=0,237, r=-0,199 et r=0.105).
Lt
Wt
CHL a
NO3
O2
S
T
Crrtspd
HtVg
-1
-0,75
-0,5
-0,25
0
0,25
0,5
0,75
1
-1
-0,75 -0,5 -0,25
0
0,25
0,5
0,75
1
F2
(16,73
%)
F1 (49,77 %)
Variables (axes F1 et F2 : 66,51 %)
Variables actives
Lt
Wt
CHL a
NO3
O2
S
T
Crrtspd
HtVg
-1
-0,75
-0,5
-0,25
0
0,25
0,5
0,75
1
-1
-0,75 -0,5 -0,25
0
0,25
0,5
0,75
1
F3
(15,14
%)
F1 (49,77 %)
Variables (axes F1 et F3 : 64,91 %)
Variables actives
