Évaluation des sources de l’exposition externe
279
Comme nous l’avons mentionné (§ 4.7.1), à haute énergie, l’émission de

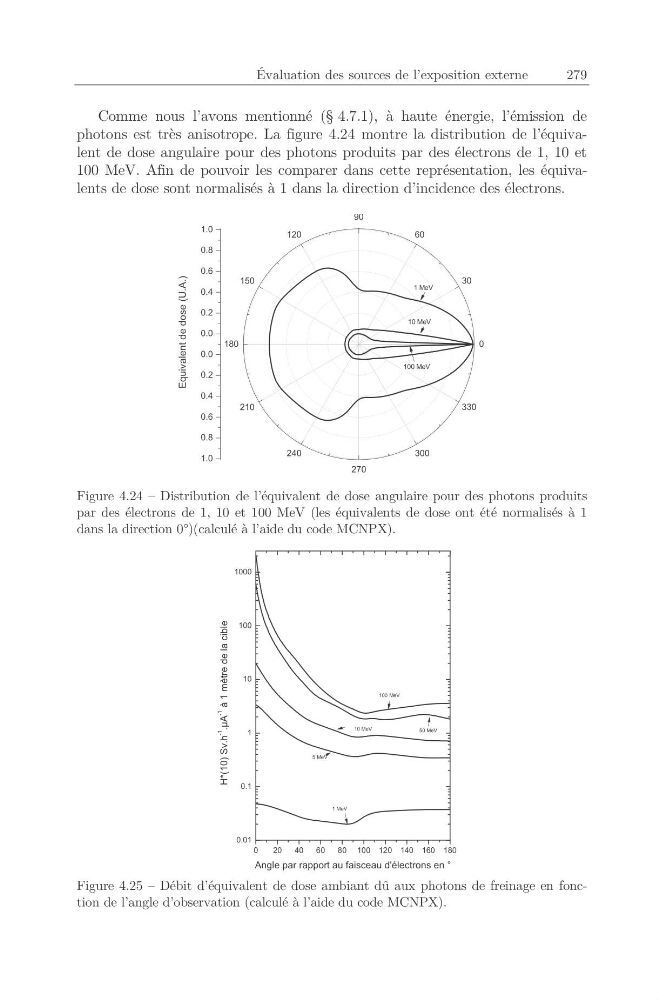

photons est très anisotrope. La figure 4.24 montre la distribution de l’équivalent de dose angulaire pour des photons produits par des électrons de 1, 10 et
100 MeV. Afin de pouvoir les comparer dans cette représentation, les équivalents de dose sont normalisés à 1 dans la direction d’incidence des électrons.
0.0
0.2
0.4
0.6
0.8
1.0
0
30
60
90
120
150
180
210
240
270
300
330
0.0
0.2
0.4
0.6
0.8
1.0
100 MeV
10 MeV
Equivalent de dose (U.A.)
1 MeV
Figure 4.24 – Distribution de l’équivalent de dose angulaire pour des photons produits
par des électrons de 1, 10 et 100 MeV (les équivalents de dose ont été normalisés à 1
dans la direction 0°)(calculé à l’aide du code MCNPX).
0
20
40
60
80 100 120 140 160 180
0.01
0.1
1
10
100
1000
5 MeV
10 MeV
1 MeV
50 MeV
H*(10) Sv.h
-1
.ȝA
-1
à 1 mètre de la cible
Angle par rapport au faisceau d'électrons en °
100 MeV
Figure 4.25 – Débit d’équivalent de dose ambiant dû aux photons de freinage en fonction de l’angle d’observation (calculé à l’aide du code MCNPX).
