180
Physique appliquée à l’exposition externe : dosimétrie et radioprotection
exemple des électrons, il est évident que la dégradation de l’énergie de ces
derniers à mesure de leur pénétration dans la sphère ICRU implique que leur
« direction d’arrivée » dans la sphère ICRU doit être prise en compte : le
champ dérivé conserve donc les directions du champ réel de rayonnement au
point de référence.

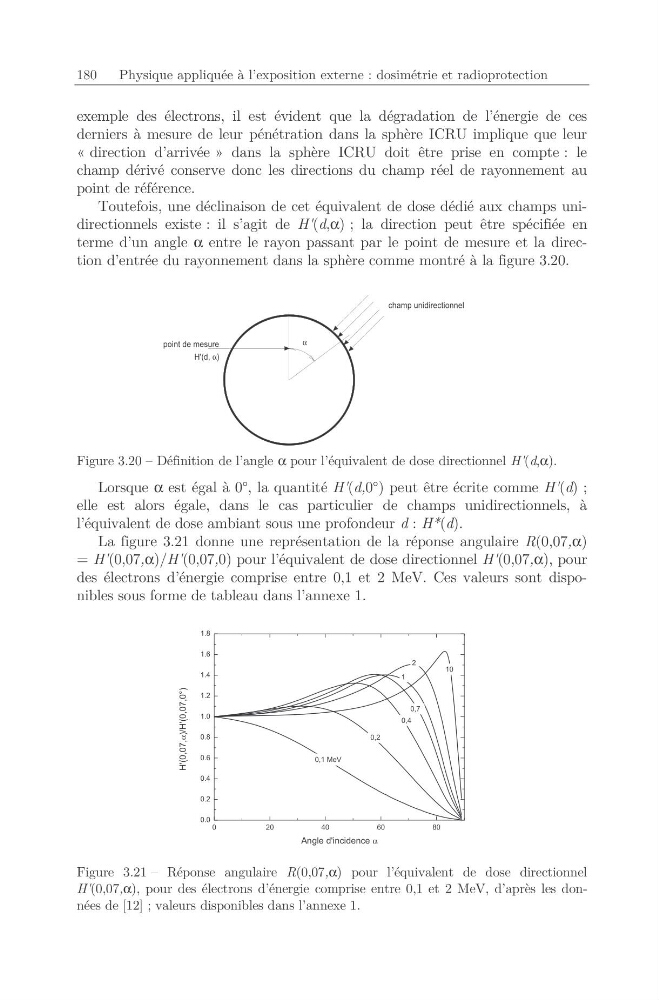

Toutefois, une déclinaison de cet équivalent de dose dédié aux champs unidirectionnels existe : il s’agit de H'(d,α) ; la direction peut être spécifiée en
terme d’un angle α entre le rayon passant par le point de mesure et la direction d’entrée du rayonnement dans la sphère comme montré à la figure 3.20.
point de mesure
H'(d, )
α
α
champ unidirectionnel
Figure 3.20 – Définition de l’angle α pour l’équivalent de dose directionnel H'(d,α).
Lorsque α est égal à 0°, la quantité H'(d,0°) peut être écrite comme H'(d) ;
elle est alors égale, dans le cas particulier de champs unidirectionnels, à
l’équivalent de dose ambiant sous une profondeur d : H*(d).
La figure 3.21 donne une représentation de la réponse angulaire R(0,07,α)
= H'(0,07,α)/H'(0,07,0) pour l’équivalent de dose directionnel H'(0,07,α), pour
des électrons d’énergie comprise entre 0,1 et 2 MeV. Ces valeurs sont disponibles sous forme de tableau dans l’annexe 1.
0
2 0
4 0
6 0
8 0
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
10
2
1
0,7
0,4
0,2
H'(0,07,α)/H'(0,07,0°)
Angle d'incidence α
0,1 MeV
Figure 3.21 – Réponse angulaire R(0,07,α) pour l’équivalent de dose directionnel
H'(0,07,α), pour des électrons d’énergie comprise entre 0,1 et 2 MeV, d’après les données de [12] ; valeurs disponibles dans l’annexe 1.
