Grandeurs de protections, grandeurs opérationnelles et étalonnage
173

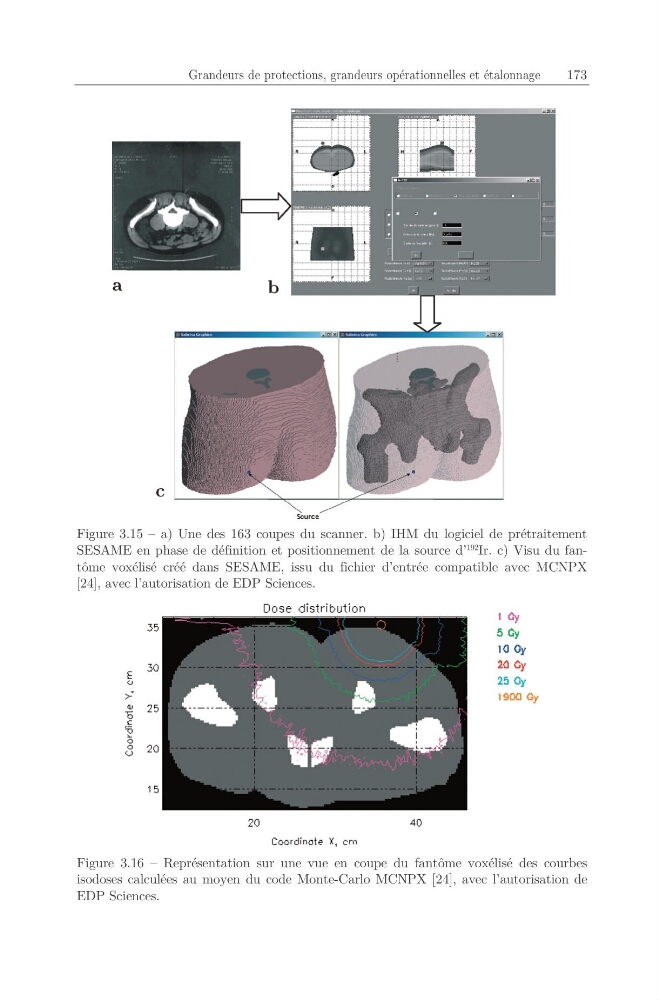

Figure 3.15 – a) Une des 163 coupes du scanner. b) IHM du logiciel de prétraitement
SESAME en phase de définition et positionnement de la source d’
192
Ir. c) Visu du fantôme voxélisé créé dans SESAME, issu du fichier d’entrée compatible avec MCNPX
[24], avec l’autorisation de EDP Sciences.
Figure 3.16 – Représentation sur une vue en coupe du fantôme voxélisé des courbes
isodoses calculées au moyen du code Monte-Carlo MCNPX [24], avec l’autorisation de
EDP Sciences.
