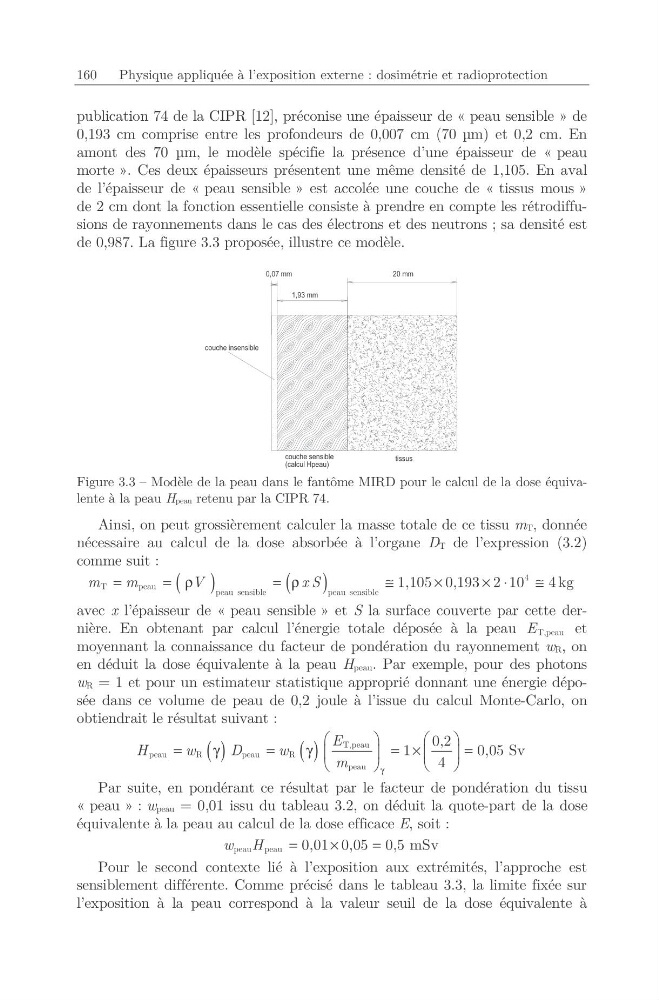

160
Physique appliquée à l’exposition externe : dosimétrie et radioprotection
publication 74 de la CIPR [12], préconise une épaisseur de « peau sensible » de
0,193 cm comprise entre les profondeurs de 0,007 cm (70 μm) et 0,2 cm. En
amont des 70 μm, le modèle spécifie la présence d’une épaisseur de « peau
morte ». Ces deux épaisseurs présentent une même densité de 1,105. En aval
de l’épaisseur de « peau sensible » est accolée une couche de « tissus mous »
de 2 cm dont la fonction essentielle consiste à prendre en compte les rétrodiffusions de rayonnements dans le cas des électrons et des neutrons ; sa densité est
de 0,987. La figure 3.3 proposée, illustre ce modèle.
couche sensible
(calcul Hpeau)
tissus
1,93 mm
couche insensible
0,07 mm
20 mm
Figure 3.3 – Modèle de la peau dans le fantôme MIRD pour le calcul de la dose équivalente à la peau Hpeau retenu par la CIPR 74.
Ainsi, on peut grossièrement calculer la masse totale de ce tissu mT, donnée
nécessaire au calcul de la dose absorbée à l’organe DT de l’expression (3.2)
comme suit :
( )
( )
4
T
p e a u
peau sensible
peau sensible
1,105 0,193 2 10
4 kg
m
m
V
xS
=
= ρ
= ρ
≅
×
× ⋅
≅
avec x l’épaisseur de « peau sensible » et S la surface couverte par cette dernière. En obtenant par calcul l’énergie totale déposée à la peau T,peau
E
et
moyennant la connaissance du facteur de pondération du rayonnement wR, on
en déduit la dose équivalente à la peau Hpeau. Par exemple, pour des photons
wR = 1 et pour un estimateur statistique approprié donnant une énergie déposée dans ce volume de peau de 0,2 joule à l’issue du calcul Monte-Carlo, on
obtiendrait le résultat suivant :
( )
( )
T,peau
peau
R
peau
R
peau
0,2
1
0 , 0 5S v
4
E
H
w
D
w
m
γ
§
·
§
·
=
γ
=
γ
= ×
=
¨
¸
¨
¸
©
¹
©
¹
Par suite, en pondérant ce résultat par le facteur de pondération du tissu
« peau » : wpeau = 0,01 issu du tableau 3.2, on déduit la quote-part de la dose
équivalente à la peau au calcul de la dose efficace E, soit :
peau
peau
0,01 0,05 0,5 mSv
w H
=
×
=
Pour le second contexte lié à l’exposition aux extrémités, l’approche est
sensiblement différente. Comme précisé dans le tableau 3.3, la limite fixée sur
l’exposition à la peau correspond à la valeur seuil de la dose équivalente à
