21
CHAPITRE
Circuit fixe dans un
champ variable
L’essentiel du cours
Comment transférer de l’énergie électrique sans « contact » ?
Contexte
Les stations de recharge sans contact de téléphones portables, les plaques à induction introduites au
chapitre 8 ainsi que les transformateurs présents dans les alimentations électriques ou dans le réseau
de transport de l’électricité transfèrent de l’énergie électrique sans « contact ». Le point commun
entre ces dispositifs est qu’ils fonctionnent en utilisant le phénomène d’induction électromagnétique.
1 Lois de l’induction
Nous avons vu au chapitre précédent que le passage d’un courant électrique dans un circuit entraîne
la création d’un champ magnétique. Dans ce chapitre se pose la question inverse :
Un champ magnétique peut-il être à l’origine d’un signal électrique ?
Bobine
Aimant
Cale
Ampli
A/N
e(t)

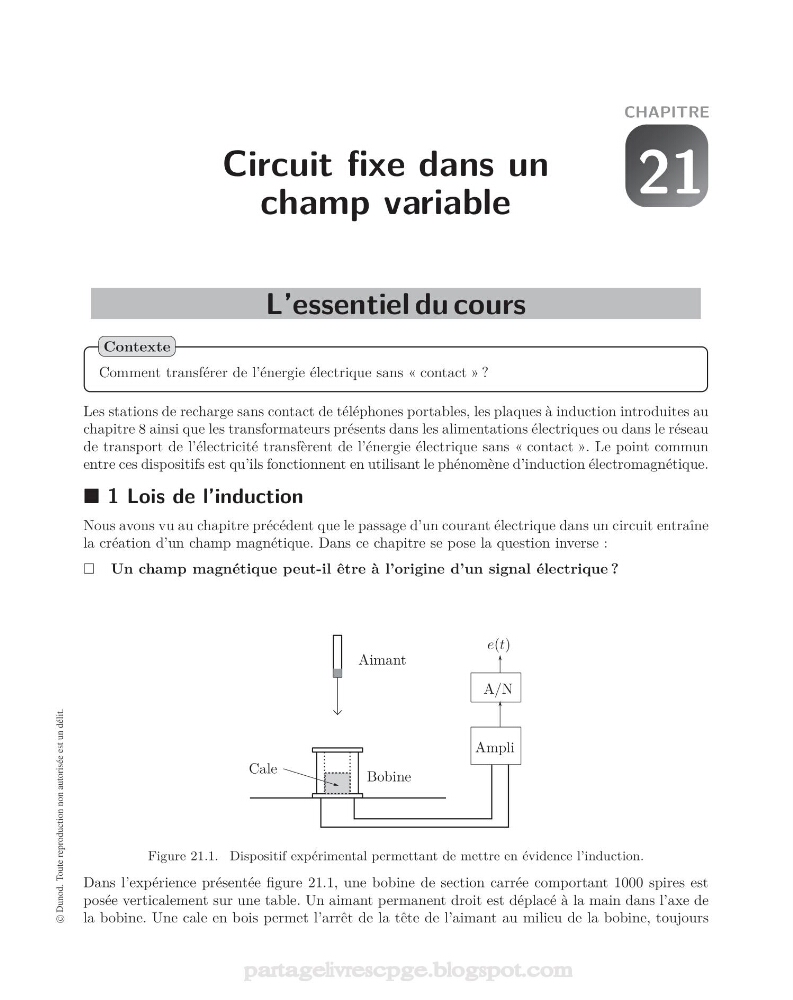

Figure 21.1. Dispositif expérimental permettant de mettre en évidence l’induction.
Dans l’expérience présentée figure 21.1, une bobine de section carrée comportant 1000 spires est
posée verticalement sur une table. Un aimant permanent droit est déplacé à la main dans l’axe de
la bobine. Une cale en bois permet l’arrêt de la tête de l’aimant au milieu de la bobine, toujours
