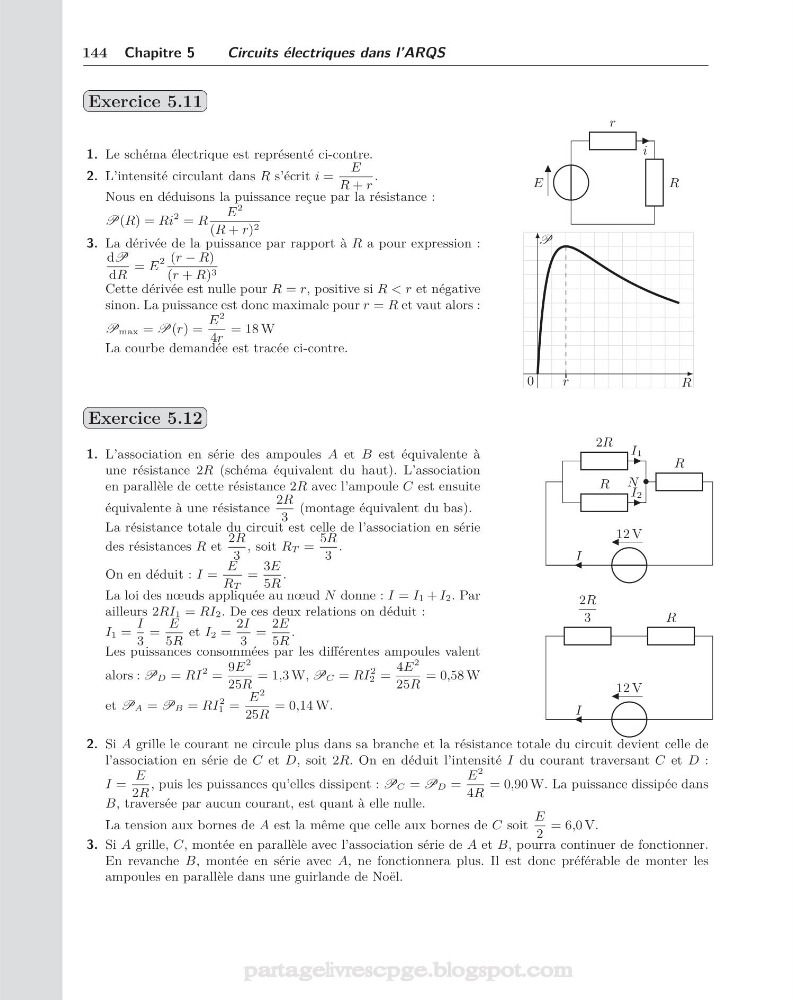

144 Chapitre 5
Circuits électriques dans l’ARQS
Exercice 5.11
1. Le schéma électrique est représenté ci-contre.
2. L’intensité circulant dans R s’écrit i =
E
R + r
.
Nous en déduisons la puissance reçue par la résistance :
P(R) = Ri
2 = R
E
2
(R + r) 2
3. La dérivée de la puissance par rapport à R a pour expression :
dP
dR
= E
2 (r − R)
(r + R) 3
Cette dérivée est nulle pour R = r, positive si R < r et négative
sinon. La puissance est donc maximale pour r = R et vaut alors :
Pmax = P(r) =
E
2
4r
= 18 W
La courbe demandée est tracée ci-contre.
E
r
i
R
P
r
R
0
Exercice 5.12
1. L’association en série des ampoules A et B est équivalente à
une résistance 2R (schéma équivalent du haut). L’association
en parallèle de cette résistance 2R avec l’ampoule C est ensuite
équivalente à une résistance
2R
3
(montage équivalent du bas).
La résistance totale du circuit est celle de l’association en série
des résistances R et
2R
3
, soit RT =
5R
3
.
On en déduit : I =
E
RT
=
3E
5R
.
La loi des nœuds appliquée au nœud N donne : I = I1 + I2. Par
ailleurs 2RI1 = RI2. De ces deux relations on déduit :
I1 =
I
3
=
E
5R
et I2 =
2I
3
=
2E
5R
.
Les puissances consommées par les différentes ampoules valent
alors : PD = RI
2 =
9E
2
25R
= 1,3 W, PC = RI
2
2 =
4E
2
25R
= 0,58 W
et PA = PB = RI
2
1 =
E
2
25R
= 0,14 W.
12 V
I
R
I2
2R I1
R
•
N
12 V
I
2R
3
R
2. Si A grille le courant ne circule plus dans sa branche et la résistance totale du circuit devient celle de
l’association en série de C et D, soit 2R. On en déduit l’intensité I du courant traversant C et D :
I =
E
2R
, puis les puissances qu’elles dissipent : PC = PD =
E
2
4R
= 0,90 W. La puissance dissipée dans
B, traversée par aucun courant, est quant à elle nulle.
La tension aux bornes de A est la même que celle aux bornes de C soit
E
2
= 6,0 V.
3. Si A grille, C, montée en parallèle avec l’association série de A et B, pourra continuer de fonctionner.
En revanche B, montée en série avec A, ne fonctionnera plus. Il est donc préférable de monter les
ampoules en parallèle dans une guirlande de Noël.
