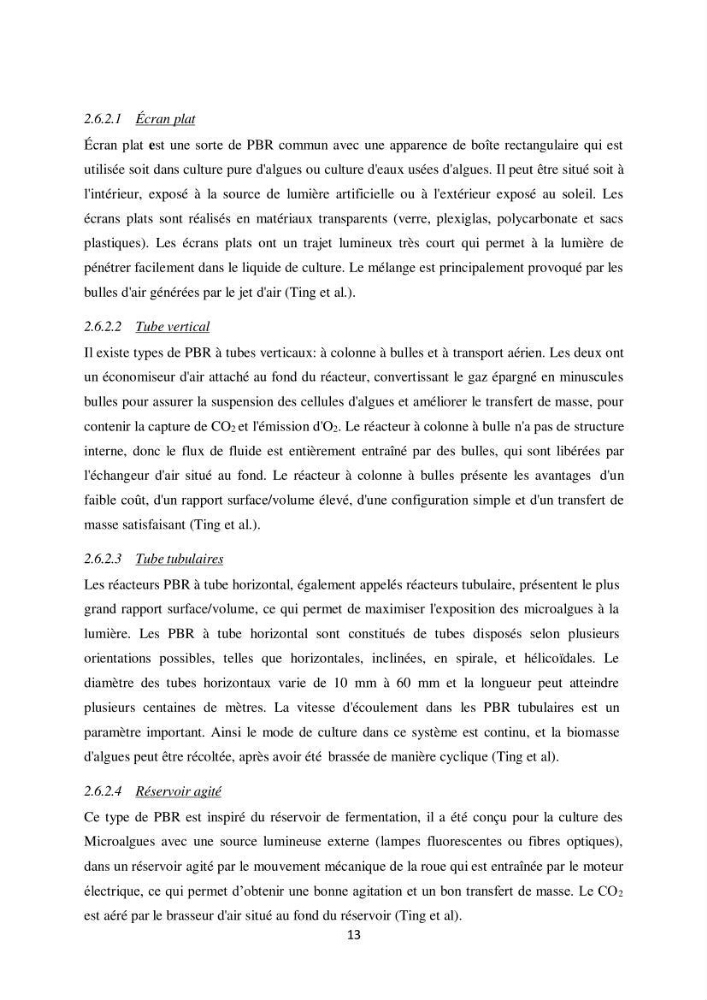

2.6.2.1 Écran plat
Écran plat est une sorte de PBR commun avec une apparence de boîte rectangulaire qui est
utilisée soit dans culture pure d'algues ou culture d'eaux usées d'algues. Il peut être situé soit à
l'intérieur, exposé à la source de lumière artificielle ou à l'extérieur exposé au soleil. Les
écrans plats sont réalisés en matériaux transparents (verre, plexiglas, polycarbonate et sacs
plastiques). Les écrans plats ont un trajet lumineux très court qui permet à la lumière de
pénétrer facilement dans le liquide de culture. Le mélange est principalement provoqué par les
bulles d'air générées par le jet d'air (Ting et al.).
2.6.2.2 Tube vertical
Il existe types de PBR à tubes verticaux: à colonne à bulles et à transport aérien. Les deux ont
un économiseur d'air attaché au fond du réacteur, convertissant le gaz épargné en minuscules
bulles pour assurer la suspension des cellules d'algues et améliorer le transfert de masse, pour
contenir la capture de CO2 et l'émission d'O2. Le réacteur à colonne à bulle n'a pas de structure
interne, donc le flux de fluide est entièrement entraîné par des bulles, qui sont libérées par
l'échangeur d'air situé au fond. Le réacteur à colonne à bulles présente les avantages d'un
faible coût, d'un rapport surface/volume élevé, d'une configuration simple et d'un transfert de
masse satisfaisant (Ting et al.).
2.6.2.3 Tube tubulaires
Les réacteurs PBR à tube horizontal, également appelés réacteurs tubulaire, présentent le plus
grand rapport surface/volume, ce qui permet de maximiser l'exposition des microalgues à la
lumière. Les PBR à tube horizontal sont constitués de tubes disposés selon plusieurs
orientations possibles, telles que horizontales, inclinées, en spirale, et hélicoïdales. Le
diamètre des tubes horizontaux varie de 10 mm à 60 mm et la longueur peut atteindre
plusieurs centaines de mètres. La vitesse d'écoulement dans les PBR tubulaires est un
paramètre important. Ainsi le mode de culture dans ce système est continu, et la biomasse
d'algues peut être récoltée, après avoir été brassée de manière cyclique (Ting et al).
2.6.2.4 Réservoir agité
Ce type de PBR est inspiré du réservoir de fermentation, il a été conçu pour la culture des
Microalgues avec une source lumineuse externe (lampes fluorescentes ou fibres optiques),
dans un réservoir agité par le mouvement mécanique de la roue qui est entraînée par le moteur
électrique, ce qui permet d’obtenir une bonne agitation et un bon transfert de masse. Le CO2
est aéré par le brasseur d'air situé au fond du réservoir (Ting et al).
