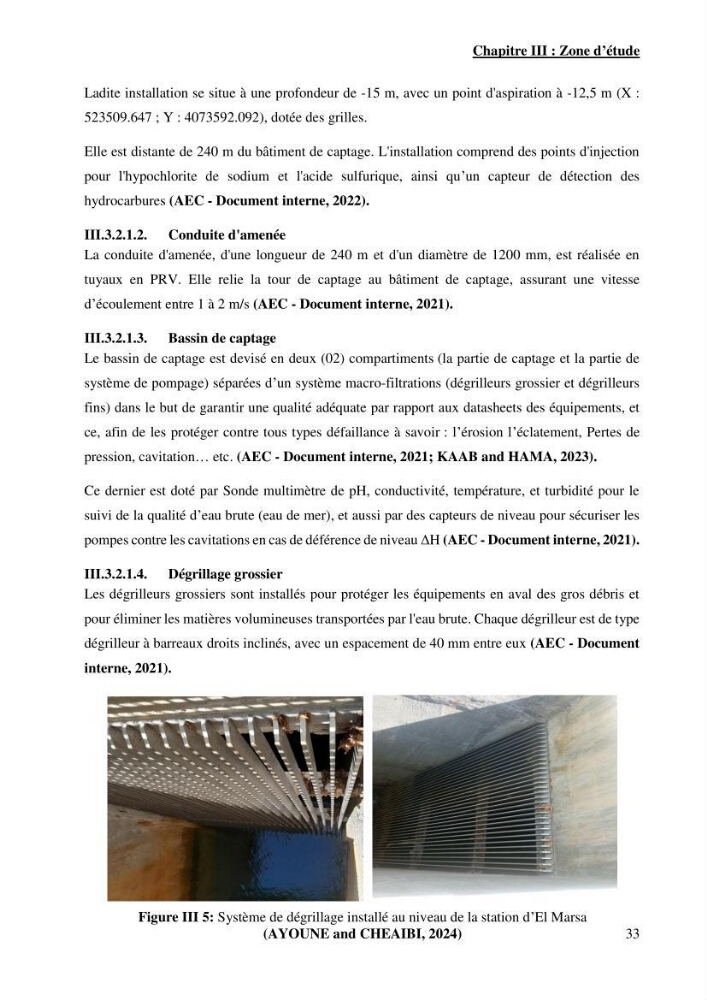

Chapitre III : Zone d’étude
33
Ladite installation se situe à une profondeur de -15 m, avec un point d'aspiration à -12,5 m (X :
523509.647 ; Y : 4073592.092), dotée des grilles.
Elle est distante de 240 m du bâtiment de captage. L'installation comprend des points d'injection
pour l'hypochlorite de sodium et l'acide sulfurique, ainsi qu’un capteur de détection des
hydrocarbures (AEC - Document interne, 2022).
III.3.2.1.2. Conduite d'amenée
La conduite d'amenée, d'une longueur de 240 m et d'un diamètre de 1200 mm, est réalisée en
tuyaux en PRV. Elle relie la tour de captage au bâtiment de captage, assurant une vitesse
d’écoulement entre 1 à 2 m/s (AEC - Document interne, 2021).
III.3.2.1.3. Bassin de captage
Le bassin de captage est devisé en deux (02) compartiments (la partie de captage et la partie de
système de pompage) séparées d’un système macro-filtrations (dégrilleurs grossier et dégrilleurs
fins) dans le but de garantir une qualité adéquate par rapport aux datasheets des équipements, et
ce, afin de les protéger contre tous types défaillance à savoir : l’érosion l’éclatement, Pertes de
pression, cavitation… etc. (AEC - Document interne, 2021; KAAB and HAMA, 2023).
Ce dernier est doté par Sonde multimètre de pH, conductivité, température, et turbidité pour le
suivi de la qualité d’eau brute (eau de mer), et aussi par des capteurs de niveau pour sécuriser les
pompes contre les cavitations en cas de déférence de niveau ΔH (AEC - Document interne, 2021).
III.3.2.1.4. Dégrillage grossier
Les dégrilleurs grossiers sont installés pour protéger les équipements en aval des gros débris et
pour éliminer les matières volumineuses transportées par l'eau brute. Chaque dégrilleur est de type
dégrilleur à barreaux droits inclinés, avec un espacement de 40 mm entre eux (AEC - Document
interne, 2021).
Figure III 5: Système de dégrillage installé au niveau de la station d’El Marsa
(AYOUNE and CHEAIBI, 2024)
