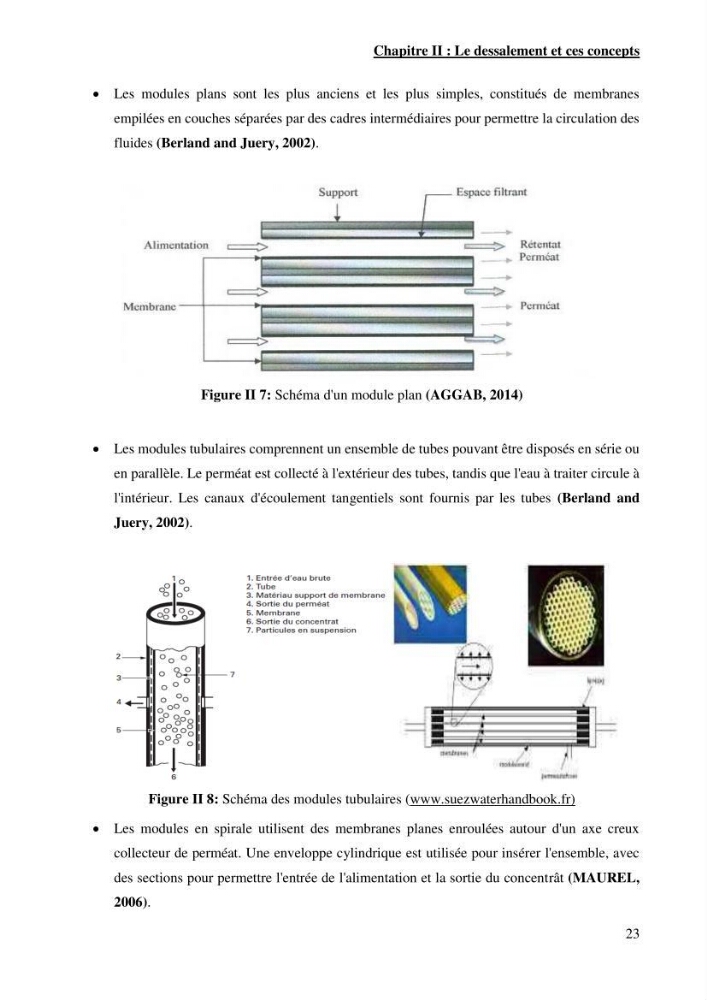

Chapitre II : Le dessalement et ces concepts
23
 Les modules plans sont les plus anciens et les plus simples, constitués de membranes
empilées en couches séparées par des cadres intermédiaires pour permettre la circulation des
fluides (Berland and Juery, 2002).
Figure II 7: Schéma d'un module plan (AGGAB, 2014)
 Les modules tubulaires comprennent un ensemble de tubes pouvant être disposés en série ou
en parallèle. Le perméat est collecté à l'extérieur des tubes, tandis que l'eau à traiter circule à
l'intérieur. Les canaux d'écoulement tangentiels sont fournis par les tubes (Berland and
Juery, 2002).
Figure II 8: Schéma des modules tubulaires (www.suezwaterhandbook.fr)
 Les modules en spirale utilisent des membranes planes enroulées autour d'un axe creux
collecteur de perméat. Une enveloppe cylindrique est utilisée pour insérer l'ensemble, avec
des sections pour permettre l'entrée de l'alimentation et la sortie du concentrât (MAUREL,
2006).
