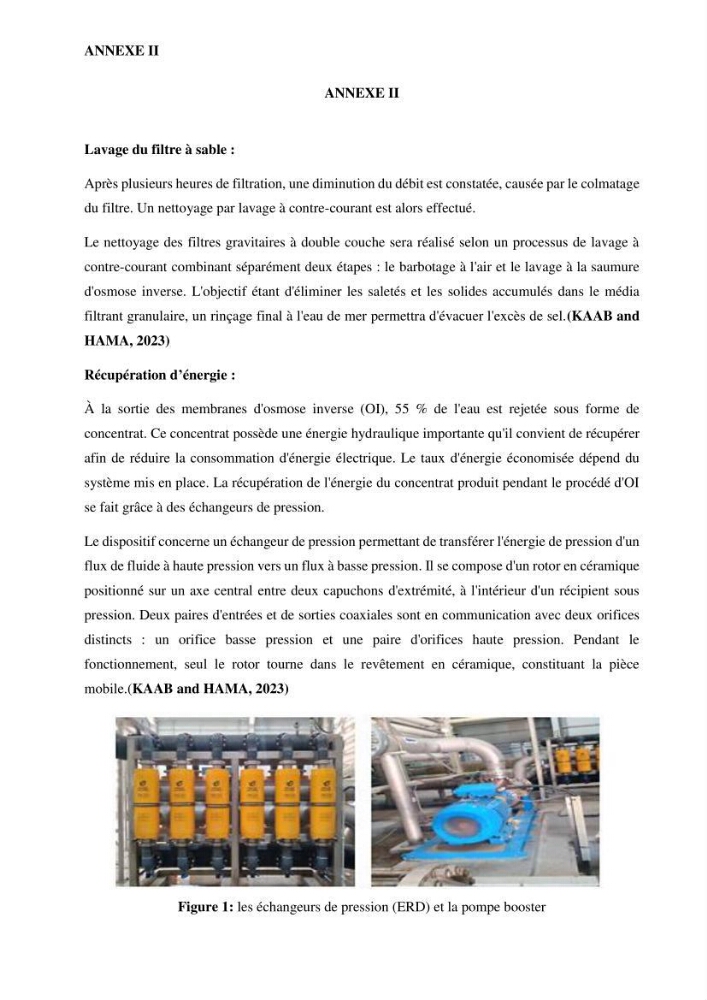

ANNEXE II
ANNEXE II
Lavage du filtre à sable :
Après plusieurs heures de filtration, une diminution du débit est constatée, causée par le colmatage
du filtre. Un nettoyage par lavage à contre-courant est alors effectué.
Le nettoyage des filtres gravitaires à double couche sera réalisé selon un processus de lavage à
contre-courant combinant séparément deux étapes : le barbotage à l'air et le lavage à la saumure
d'osmose inverse. L'objectif étant d'éliminer les saletés et les solides accumulés dans le média
filtrant granulaire, un rinçage final à l'eau de mer permettra d'évacuer l'excès de sel.(KAAB and
HAMA, 2023)
Récupération d’énergie :
À la sortie des membranes d'osmose inverse (OI), 55 % de l'eau est rejetée sous forme de
concentrat. Ce concentrat possède une énergie hydraulique importante qu'il convient de récupérer
afin de réduire la consommation d'énergie électrique. Le taux d'énergie économisée dépend du
système mis en place. La récupération de l'énergie du concentrat produit pendant le procédé d'OI
se fait grâce à des échangeurs de pression.
Le dispositif concerne un échangeur de pression permettant de transférer l'énergie de pression d'un
flux de fluide à haute pression vers un flux à basse pression. Il se compose d'un rotor en céramique
positionné sur un axe central entre deux capuchons d'extrémité, à l'intérieur d'un récipient sous
pression. Deux paires d'entrées et de sorties coaxiales sont en communication avec deux orifices
distincts : un orifice basse pression et une paire d'orifices haute pression. Pendant le
fonctionnement, seul le rotor tourne dans le revêtement en céramique, constituant la pièce
mobile.(KAAB and HAMA, 2023)
Figure 1: les échangeurs de pression (ERD) et la pompe booster
ANNEXE II
Lavage du filtre à sable :
Après plusieurs heures de filtration, une diminution du débit est constatée, causée par le colmatage
du filtre. Un nettoyage par lavage à contre-courant est alors effectué.
Le nettoyage des filtres gravitaires à double couche sera réalisé selon un processus de lavage à
contre-courant combinant séparément deux étapes : le barbotage à l'air et le lavage à la saumure
d'osmose inverse. L'objectif étant d'éliminer les saletés et les solides accumulés dans le média
filtrant granulaire, un rinçage final à l'eau de mer permettra d'évacuer l'excès de sel.(KAAB and
HAMA, 2023)
Récupération d’énergie :
À la sortie des membranes d'osmose inverse (OI), 55 % de l'eau est rejetée sous forme de
concentrat. Ce concentrat possède une énergie hydraulique importante qu'il convient de récupérer
afin de réduire la consommation d'énergie électrique. Le taux d'énergie économisée dépend du
système mis en place. La récupération de l'énergie du concentrat produit pendant le procédé d'OI
se fait grâce à des échangeurs de pression.
Le dispositif concerne un échangeur de pression permettant de transférer l'énergie de pression d'un
flux de fluide à haute pression vers un flux à basse pression. Il se compose d'un rotor en céramique
positionné sur un axe central entre deux capuchons d'extrémité, à l'intérieur d'un récipient sous
pression. Deux paires d'entrées et de sorties coaxiales sont en communication avec deux orifices
distincts : un orifice basse pression et une paire d'orifices haute pression. Pendant le
fonctionnement, seul le rotor tourne dans le revêtement en céramique, constituant la pièce
mobile.(KAAB and HAMA, 2023)
Figure 1: les échangeurs de pression (ERD) et la pompe booster
