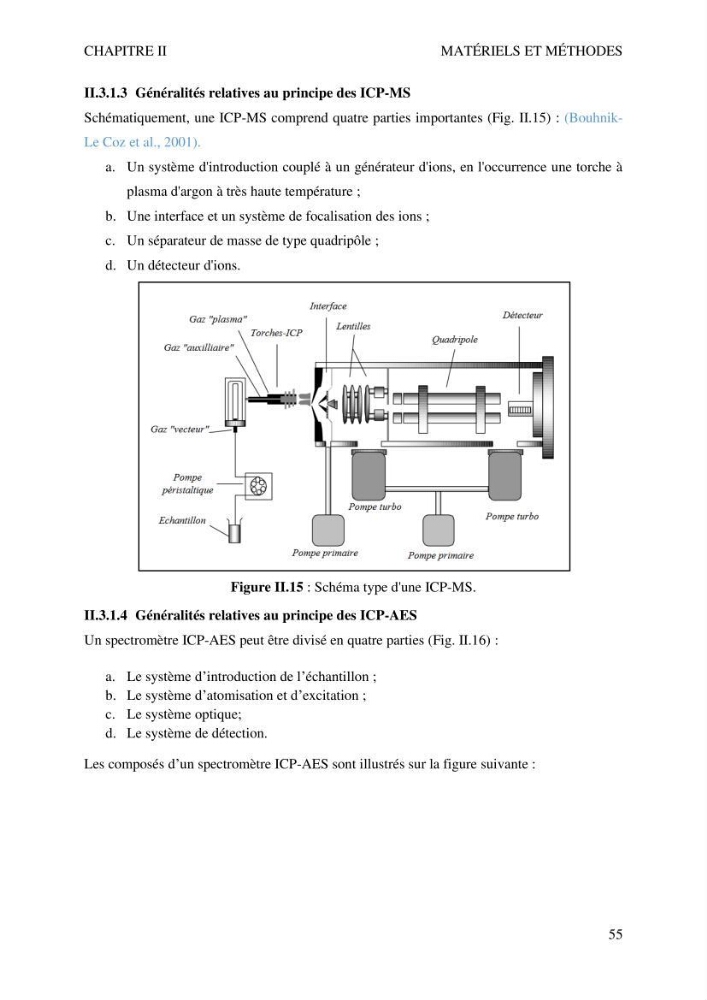

CHAPITRE II
MATÉRIELS ET MÉTHODES
55
II.3.1.3 Généralités relatives au principe des ICP-MS
Schématiquement, une ICP-MS comprend quatre parties importantes (Fig. II.15) : (BouhnikLe Coz et al., 2001).
a. Un système d'introduction couplé à un générateur d'ions, en l'occurrence une torche à
plasma d'argon à très haute température ;
b. Une interface et un système de focalisation des ions ;
c. Un séparateur de masse de type quadripôle ;
d. Un détecteur d'ions.
Figure II.15 : Schéma type d'une ICP-MS.
II.3.1.4 Généralités relatives au principe des ICP-AES
Un spectromètre ICP-AES peut être divisé en quatre parties (Fig. II.16) :
a. Le système d’introduction de l’échantillon ;
b. Le système d’atomisation et d’excitation ;
c. Le système optique;
d. Le système de détection.
Les composés d’un spectromètre ICP-AES sont illustrés sur la figure suivante :
