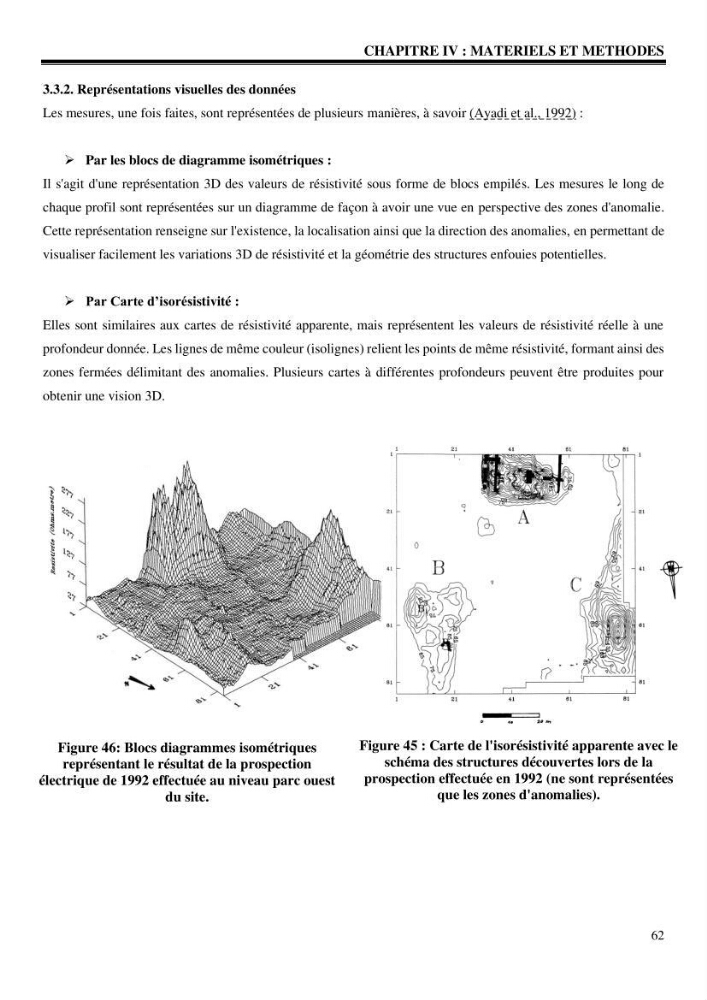

CHAPITRE IV : MATERIELS ET METHODES
62
3.3.2. Représentations visuelles des données
Les mesures, une fois faites, sont représentées de plusieurs manières, à savoir (Ayadi et al., 1992) :
➢ Par les blocs de diagramme isométriques :
Il s'agit d'une représentation 3D des valeurs de résistivité sous forme de blocs empilés. Les mesures le long de
chaque profil sont représentées sur un diagramme de façon à avoir une vue en perspective des zones d'anomalie.
Cette représentation renseigne sur l'existence, la localisation ainsi que la direction des anomalies, en permettant de
visualiser facilement les variations 3D de résistivité et la géométrie des structures enfouies potentielles.
➢ Par Carte d’isorésistivité :
Elles sont similaires aux cartes de résistivité apparente, mais représentent les valeurs de résistivité réelle à une
profondeur donnée. Les lignes de même couleur (isolignes) relient les points de même résistivité, formant ainsi des
zones fermées délimitant des anomalies. Plusieurs cartes à différentes profondeurs peuvent être produites pour
obtenir une vision 3D.
Figure 46: Blocs diagrammes isométriques
représentant le résultat de la prospection
électrique de 1992 effectuée au niveau parc ouest
du site.
Figure 45 : Carte de l'isorésistivité apparente avec le
schéma des structures découvertes lors de la
prospection effectuée en 1992 (ne sont représentées
que les zones d'anomalies).
