-La deuxième carte (figure 25) présente un modèle numérique de terrain (MNT) avec des élévations
représentées par différentes couleurs, L'élévation est indiquée en mètres selon la légende à gauche, allant de 0-20
m en bleu clair jusqu'à 880-900 m en gris foncé. La carte montre une région côtière avec des variations
topographiques significatives, une forte pente se manifeste dans la zone des hautes élévations, tandis que dans les
faibles élévations, le relief est plus doux comme le montre la figure 23. La zone d’étude illustre principalement des
élévations basses à intermédiaires ; ces variations d’altitude se situent entre un intervalle de 20 m à 120 m, avec
quelques zones légèrement plus élevées.

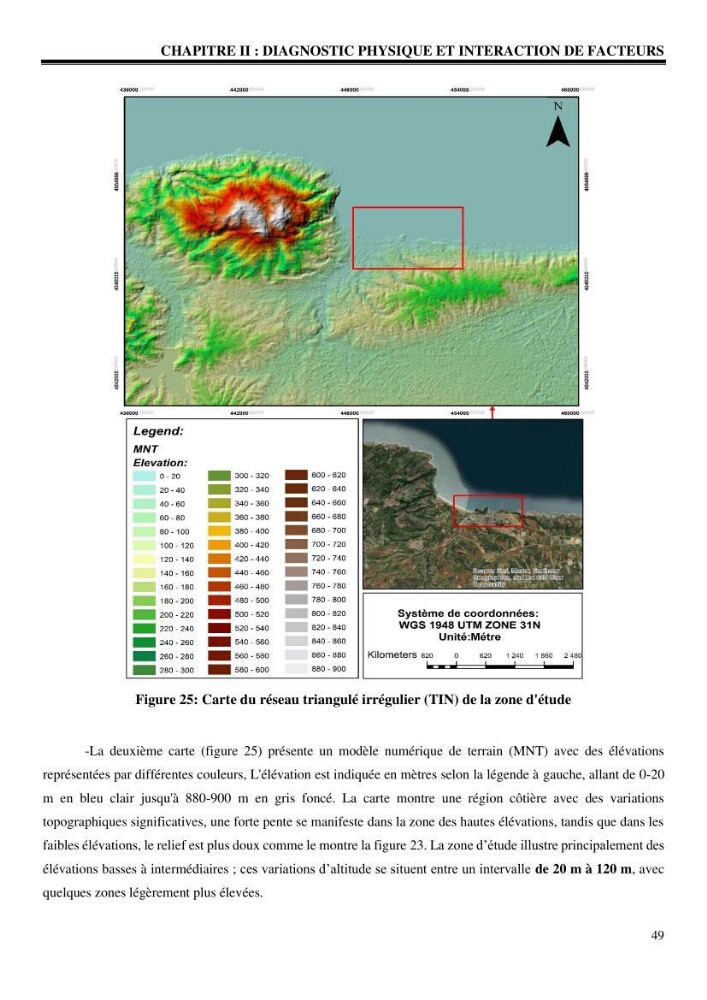

Figure 25: Carte du réseau triangulé irrégulier (TIN) de la zone d'étude
