CHAPITRE II : DIAGNOSTIC PHYSIQUE ET INTERACTION DE FACTEURS
47
2.4. Etude topographique :
2.4.1. Réalisation et exploitation d’un modèle numérique de terrain (MNT) :
Le MNT (modèle numérique de terrain) est une représentation numérique et mathématique de l’altitude
d’un point quelconque de la surface terrestre d’une zone géographique, dans un système référentiel bien défini. Le
MNT reste l’une des plus importantes sources de données utilisées pour l’extraction de nombreux paramètres
utilisés tels que la pente, la direction d’écoulement de l’eau, l’indice topographique, etc. Il ne représente toutefois
qu’une représentation spatiale de la réalité (Ouédraogo et al., 2014).
La génération d’un MNT s’effectue directement sous SIG à l’aide des outils d’analyse 3D (interpolation
raster) de l’extension Arctoolbox du logiciel Arcgis. Cette opération se fait en interpolant le fichier de points de
référence qui contient des informations d’élévation topographique pour avoir un fichier raster (en 2D). Ce dernier
représente une surface continue disposant de l’information sur le triplet de coordonnées XYZ sur l’ensemble de la
zone d’étude à un intervalle régulier. Il existe différentes méthodes d’interpolation : l’inverse de la distance
pondérée (IDW), le kriging, la méthode ANUDEM (topo vers raster), le voisin naturel et la méthode Spline. La
méthode d’interpolation la plus adaptée est choisie selon la nature des nuages de points à traiter et les outils
disponibles (Bounoua, 2016).
Voici les Etapes de la réalisation des cartes à partir d’un MNT :
Modèle numérique de terrain
Arc Tool Box
Outil 3D Analyste
Conversion
Depuis MNT
MNT vers TIN
Carte du réseau triangule irrégulier (TIN)
Outil 3D Analyste
Raster Surface
Pente
Carte des pentes

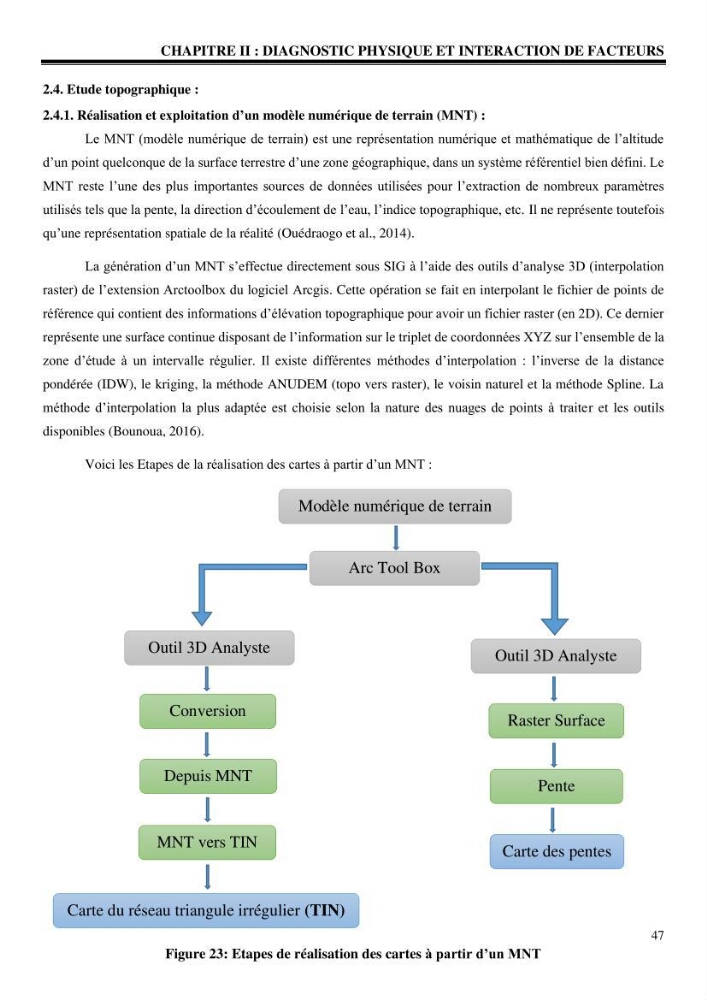

Figure 23: Etapes de réalisation des cartes à partir d’un MNT
