378
K. S. Kulkarni and R. Adivarekar

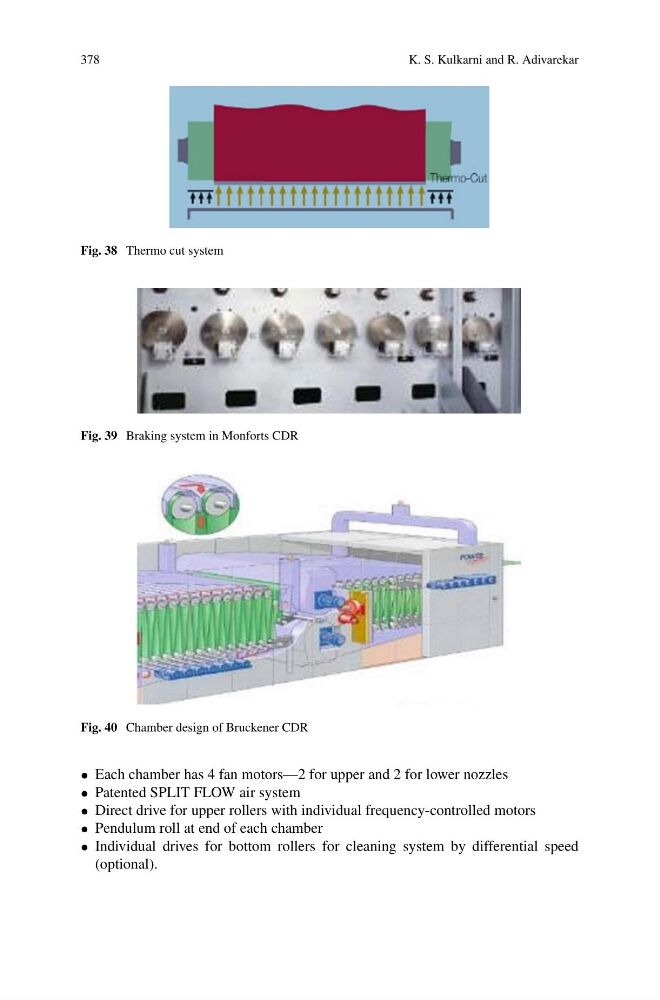

Fig. 38 Thermo cut system
Fig. 39 Braking system in Monforts CDR
Fig. 40 Chamber design of Bruckener CDR
• Each chamber has 4 fan motors—2 for upper and 2 for lower nozzles
• Patented SPLIT FLOW air system
• Direct drive for upper rollers with individual frequency-controlled motors
• Pendulum roll at end of each chamber
• Individual drives for bottom rollers for cleaning system by differential speed
(optional).
