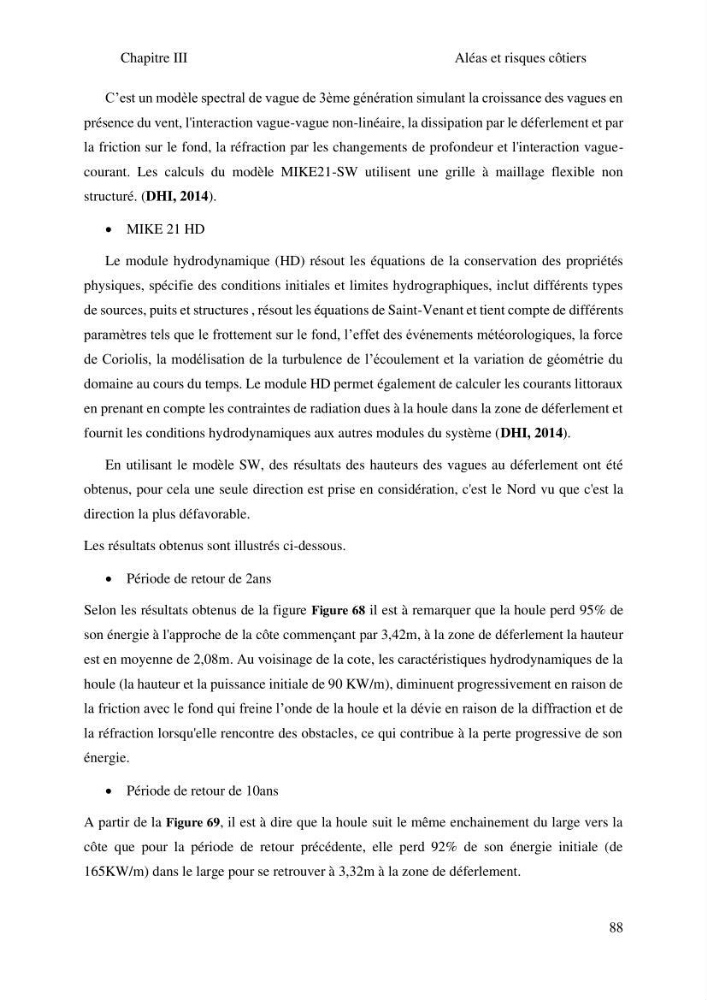

Chapitre III
Aléas et risques côtiers
88
C’est un modèle spectral de vague de 3ème génération simulant la croissance des vagues en
présence du vent, l'interaction vague-vague non-linéaire, la dissipation par le déferlement et par
la friction sur le fond, la réfraction par les changements de profondeur et l'interaction vaguecourant. Les calculs du modèle MIKE21-SW utilisent une grille à maillage flexible non
structuré. (DHI, 2014).
• MIKE 21 HD
Le module hydrodynamique (HD) résout les équations de la conservation des propriétés
physiques, spécifie des conditions initiales et limites hydrographiques, inclut différents types
de sources, puits et structures , résout les équations de Saint-Venant et tient compte de différents
paramètres tels que le frottement sur le fond, l’effet des événements météorologiques, la force
de Coriolis, la modélisation de la turbulence de l’écoulement et la variation de géométrie du
domaine au cours du temps. Le module HD permet également de calculer les courants littoraux
en prenant en compte les contraintes de radiation dues à la houle dans la zone de déferlement et
fournit les conditions hydrodynamiques aux autres modules du système (DHI, 2014).
En utilisant le modèle SW, des résultats des hauteurs des vagues au déferlement ont été
obtenus, pour cela une seule direction est prise en considération, c'est le Nord vu que c'est la
direction la plus défavorable.
Les résultats obtenus sont illustrés ci-dessous.
• Période de retour de 2ans
Selon les résultats obtenus de la figure Figure 68 il est à remarquer que la houle perd 95% de
son énergie à l'approche de la côte commençant par 3,42m, à la zone de déferlement la hauteur
est en moyenne de 2,08m. Au voisinage de la cote, les caractéristiques hydrodynamiques de la
houle (la hauteur et la puissance initiale de 90 KW/m), diminuent progressivement en raison de
la friction avec le fond qui freine l’onde de la houle et la dévie en raison de la diffraction et de
la réfraction lorsqu'elle rencontre des obstacles, ce qui contribue à la perte progressive de son
énergie.
• Période de retour de 10ans
A partir de la Figure 69, il est à dire que la houle suit le même enchainement du large vers la
côte que pour la période de retour précédente, elle perd 92% de son énergie initiale (de
165KW/m) dans le large pour se retrouver à 3,32m à la zone de déferlement.
