67

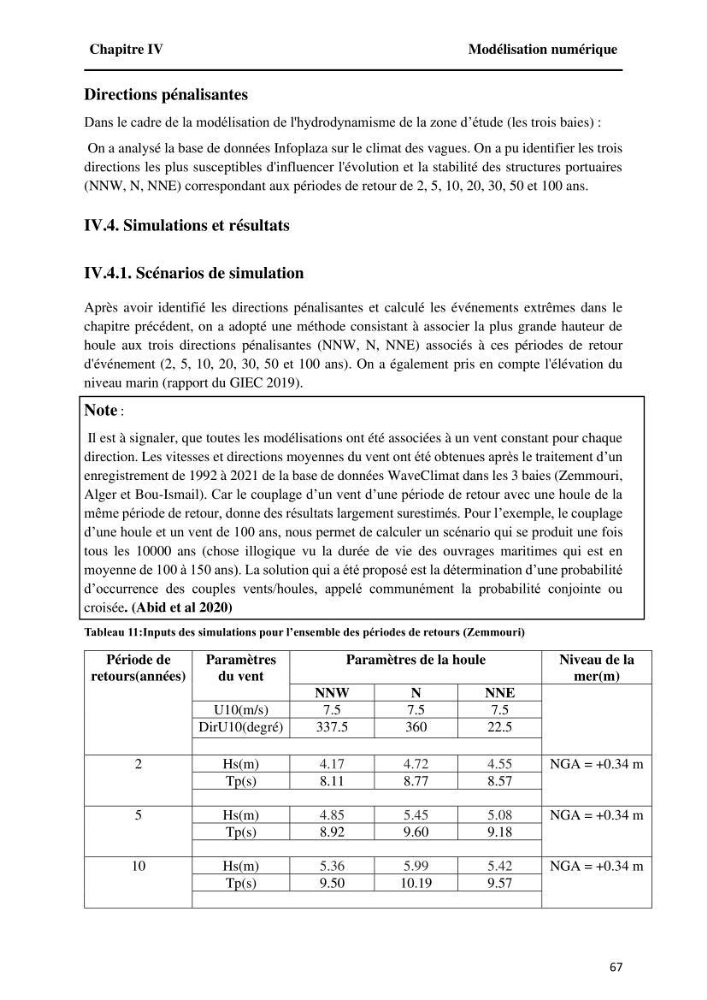

Chapitre IV
Modélisation numérique
Directions pénalisantes
Dans le cadre de la modélisation de l'hydrodynamisme de la zone d’étude (les trois baies) :
On a analysé la base de données Infoplaza sur le climat des vagues. On a pu identifier les trois
directions les plus susceptibles d'influencer l'évolution et la stabilité des structures portuaires
(NNW, N, NNE) correspondant aux périodes de retour de 2, 5, 10, 20, 30, 50 et 100 ans.
IV.4. Simulations et résultats
IV.4.1. Scénarios de simulation
Après avoir identifié les directions pénalisantes et calculé les événements extrêmes dans le
chapitre précédent, on a adopté une méthode consistant à associer la plus grande hauteur de
houle aux trois directions pénalisantes (NNW, N, NNE) associés à ces périodes de retour
d'événement (2, 5, 10, 20, 30, 50 et 100 ans). On a également pris en compte l'élévation du
niveau marin (rapport du GIEC 2019).
Note :
Il est à signaler, que toutes les modélisations ont été associées à un vent constant pour chaque
direction. Les vitesses et directions moyennes du vent ont été obtenues après le traitement d’un
enregistrement de 1992 à 2021 de la base de données WaveClimat dans les 3 baies (Zemmouri,
Alger et Bou-Ismail). Car le couplage d’un vent d’une période de retour avec une houle de la
même période de retour, donne des résultats largement surestimés. Pour l’exemple, le couplage
d’une houle et un vent de 100 ans, nous permet de calculer un scénario qui se produit une fois
tous les 10000 ans (chose illogique vu la durée de vie des ouvrages maritimes qui est en
moyenne de 100 à 150 ans). La solution qui a été proposé est la détermination d’une probabilité
d’occurrence des couples vents/houles, appelé communément la probabilité conjointe ou
croisée. (Abid et al 2020)
Tableau 11:Inputs des simulations pour l’ensemble des périodes de retours (Zemmouri)
Période de
retours(années)
Paramètres
du vent
Paramètres de la houle
Niveau de la
mer(m)
NNW
N
NNE
U10(m/s)
7.5
7.5
7.5
DirU10(degré)
337.5
360
22.5
2
Hs(m)
4.17
4.72
4.55
NGA = +0.34 m
Tp(s)
8.11
8.77
8.57
5
Hs(m)
4.85
5.45
5.08
NGA = +0.34 m
Tp(s)
8.92
9.60
9.18
10
Hs(m)
5.36
5.99
5.42
NGA = +0.34 m
Tp(s)
9.50
10.19
9.57
