112
Chapitre V
Modélisation de l’agitation portuaire

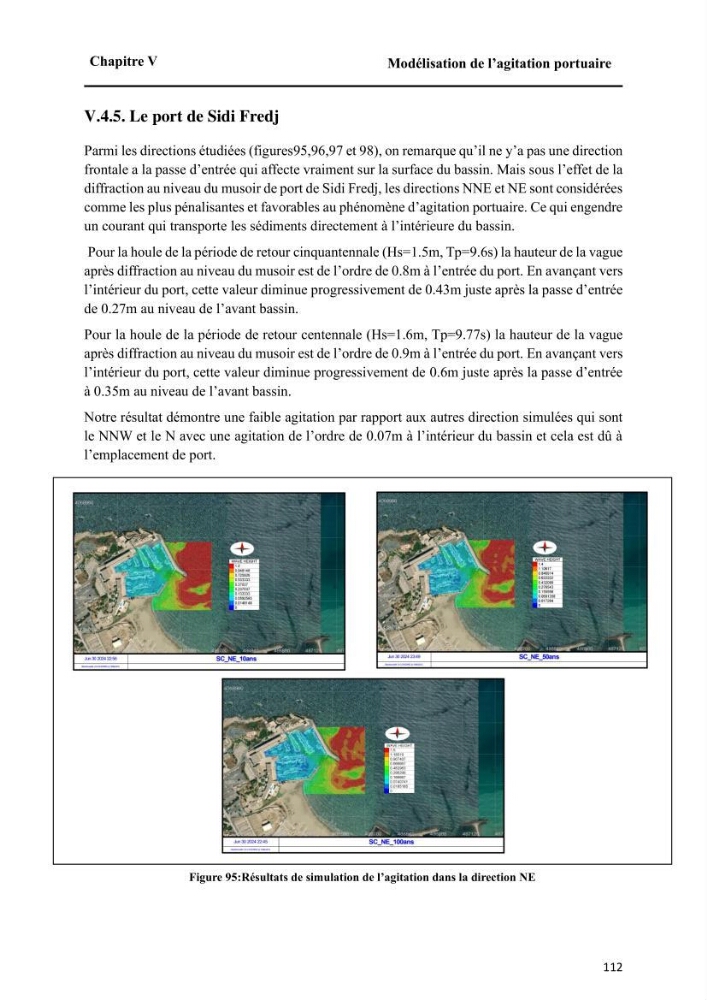

Figure 95:Résultats de simulation de l’agitation dans la direction NE
V.4.5. Le port de Sidi Fredj
Parmi les directions étudiées (figures95,96,97 et 98), on remarque qu’il ne y’a pas une direction
frontale a la passe d’entrée qui affecte vraiment sur la surface du bassin. Mais sous l’effet de la
diffraction au niveau du musoir de port de Sidi Fredj, les directions NNE et NE sont considérées
comme les plus pénalisantes et favorables au phénomène d’agitation portuaire. Ce qui engendre
un courant qui transporte les sédiments directement à l’intérieure du bassin.
Pour la houle de la période de retour cinquantennale (Hs=1.5m, Tp=9.6s) la hauteur de la vague
après diffraction au niveau du musoir est de l’ordre de 0.8m à l’entrée du port. En avançant vers
l’intérieur du port, cette valeur diminue progressivement de 0.43m juste après la passe d’entrée
de 0.27m au niveau de l’avant bassin.
Pour la houle de la période de retour centennale (Hs=1.6m, Tp=9.77s) la hauteur de la vague
après diffraction au niveau du musoir est de l’ordre de 0.9m à l’entrée du port. En avançant vers
l’intérieur du port, cette valeur diminue progressivement de 0.6m juste après la passe d’entrée
à 0.35m au niveau de l’avant bassin.
Notre résultat démontre une faible agitation par rapport aux autres direction simulées qui sont
le NNW et le N avec une agitation de l’ordre de 0.07m à l’intérieur du bassin et cela est dû à
l’emplacement de port.
