Modélisation Hydrodynamique
CHAPITRE IV
66

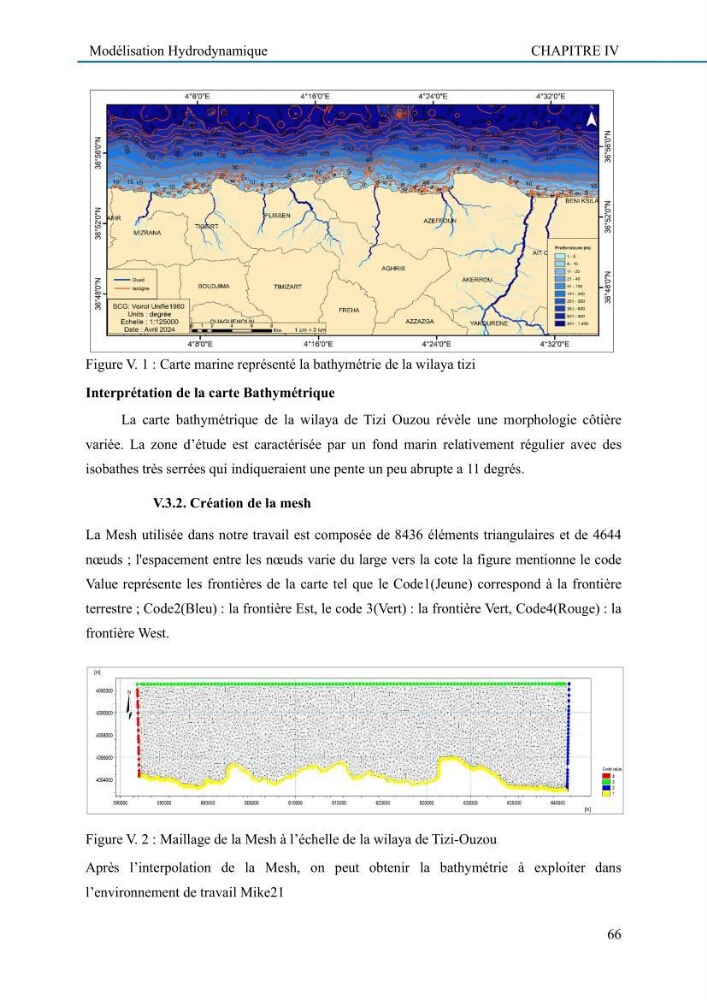

Figure V. 1 : Carte marine représenté la bathymétrie de la wilaya tizi
Interprétation de la carte Bathymétrique
La carte bathymétrique de la wilaya de Tizi Ouzou révèle une morphologie côtière
variée. La zone d’étude est caractérisée par un fond marin relativement régulier avec des
isobathes très serrées qui indiqueraient une pente un peu abrupte a 11 degrés.
V.3.2. Création de la mesh
La Mesh utilisée dans notre travail est composée de 8436 éléments triangulaires et de 4644
nœuds ; l'espacement entre les nœuds varie du large vers la cote la figure mentionne le code
Value représente les frontières de la carte tel que le Code1(Jeune) correspond à la frontière
terrestre ; Code2(Bleu) : la frontière Est, le code 3(Vert) : la frontière Vert, Code4(Rouge) : la
frontière West.
Figure V. 2 : Maillage de la Mesh à l’échelle de la wilaya de Tizi-Ouzou
Après l’interpolation de la Mesh, on peut obtenir la bathymétrie à exploiter dans
l’environnement de travail Mike21
