Chapitre III
Hydrographie et Inondation
50
On commence avec le découpage de l’MNT selon la surface qu’on doit l’étudier :
- Création d’un shapefile type polygone pour dessiner les limites d’Oued.
- Création d’un shapefile type polyline pour dessiner la ligne d’écoulement.
- On assure que les deux shapefiles sont géoréférencés avec le système de projection
WGS 1984 UTM ZONE 31.
- Utiliser le géotraitement EXTRACT BY MASK pour finaliser le processus de
découpage.
Après avoir du résultat de découpage, on passe à l’enregistrement des résultats obtenu :
- Exporter la ligne d’écoulement, en format CAD en cliquant sur , data>,
- Enregistrer les contours d’Oued en format TIFF en cliquant sur , data>,
Logiciel CIVIL 3D :
Civil 3D est un logiciel de modélisation 3D adapté aux besoins des ingénieurs, concepteurs et
architectes travaillant dans le domaine du génie civil, Il permet aux ingénieurs en génie civil de
réaliser les projets d’infrastructure les plus complexes dans un environnement basé sur des
modèles 3D , parmi les fonctionnalités de logiciel qui on auront besoin dans notre étude :
Modélisation de terrain : Création de modèles numériques de topographie pour les études
Contours d’oued
Ligne d’écoulement

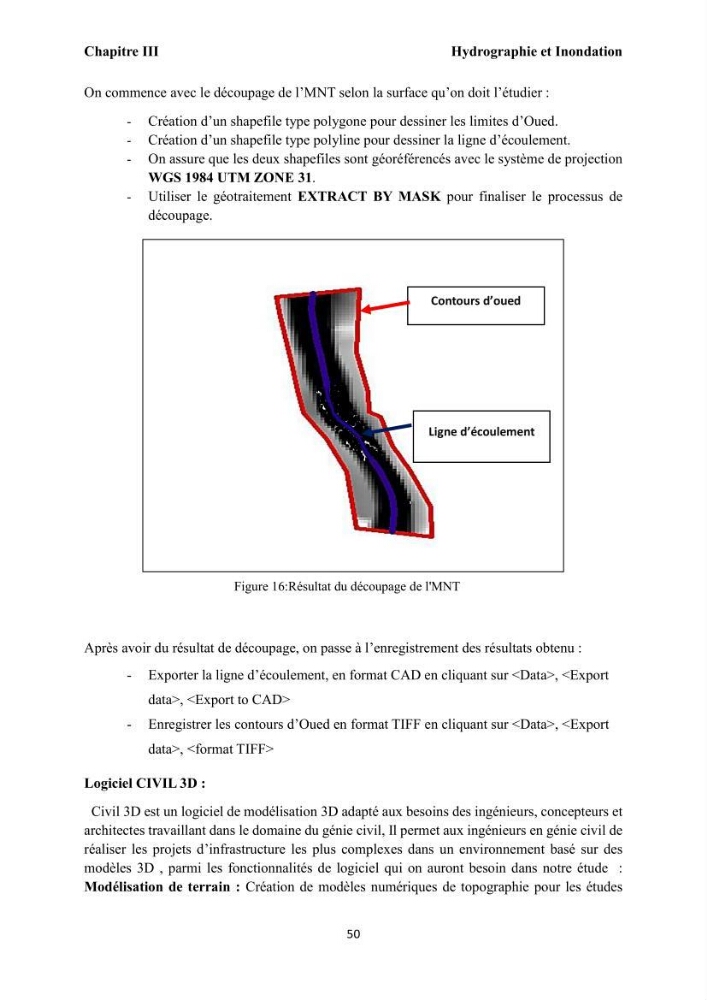

Figure 16:Résultat du découpage de l'MNT
