Chapitre V
Modélisation Hydrodynamique
102

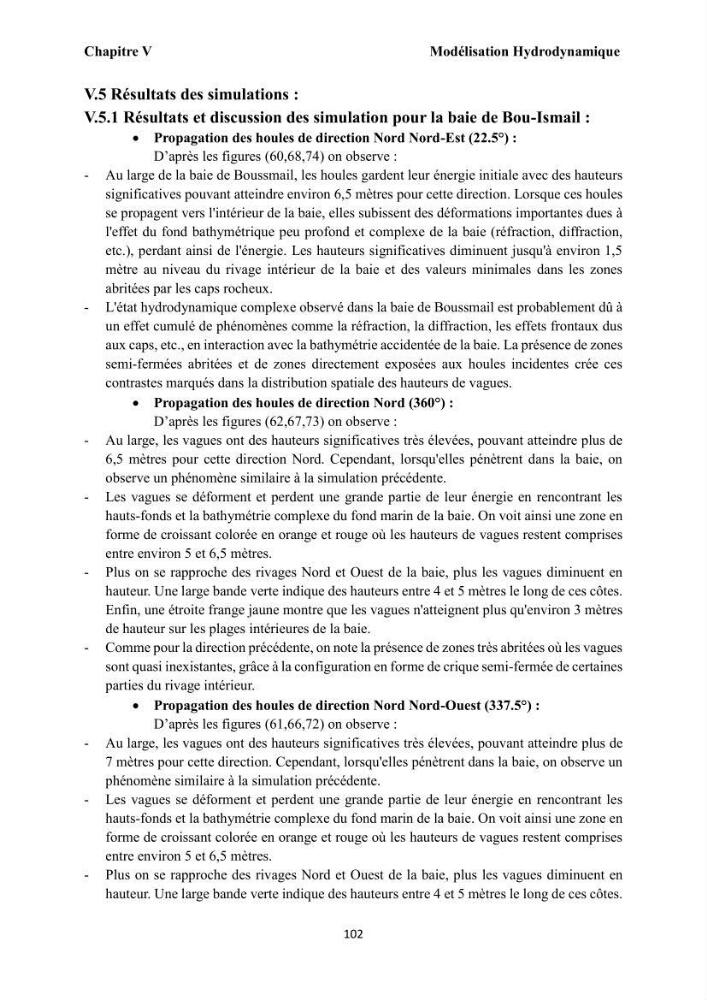

V.5 Résultats des simulations :
V.5.1 Résultats et discussion des simulation pour la baie de Bou-Ismail :
Propagation des houles de direction Nord Nord-Est (22.5°) :
D’après les figures (60,68,74) on observe :
- Au large de la baie de Boussmail, les houles gardent leur énergie initiale avec des hauteurs
significatives pouvant atteindre environ 6,5 mètres pour cette direction. Lorsque ces houles
se propagent vers l'intérieur de la baie, elles subissent des déformations importantes dues à
l'effet du fond bathymétrique peu profond et complexe de la baie (réfraction, diffraction,
etc.), perdant ainsi de l'énergie. Les hauteurs significatives diminuent jusqu'à environ 1,5
mètre au niveau du rivage intérieur de la baie et des valeurs minimales dans les zones
abritées par les caps rocheux.
- L'état hydrodynamique complexe observé dans la baie de Boussmail est probablement dû à
un effet cumulé de phénomènes comme la réfraction, la diffraction, les effets frontaux dus
aux caps, etc., en interaction avec la bathymétrie accidentée de la baie. La présence de zones
semi-fermées abritées et de zones directement exposées aux houles incidentes crée ces
contrastes marqués dans la distribution spatiale des hauteurs de vagues.
Propagation des houles de direction Nord (360°) :
D’après les figures (62,67,73) on observe :
- Au large, les vagues ont des hauteurs significatives très élevées, pouvant atteindre plus de
6,5 mètres pour cette direction Nord. Cependant, lorsqu'elles pénètrent dans la baie, on
observe un phénomène similaire à la simulation précédente.
- Les vagues se déforment et perdent une grande partie de leur énergie en rencontrant les
hauts-fonds et la bathymétrie complexe du fond marin de la baie. On voit ainsi une zone en
forme de croissant colorée en orange et rouge où les hauteurs de vagues restent comprises
entre environ 5 et 6,5 mètres.
- Plus on se rapproche des rivages Nord et Ouest de la baie, plus les vagues diminuent en
hauteur. Une large bande verte indique des hauteurs entre 4 et 5 mètres le long de ces côtes.
Enfin, une étroite frange jaune montre que les vagues n'atteignent plus qu'environ 3 mètres
de hauteur sur les plages intérieures de la baie.
- Comme pour la direction précédente, on note la présence de zones très abritées où les vagues
sont quasi inexistantes, grâce à la configuration en forme de crique semi-fermée de certaines
parties du rivage intérieur.
Propagation des houles de direction Nord Nord-Ouest (337.5°) :
D’après les figures (61,66,72) on observe :
- Au large, les vagues ont des hauteurs significatives très élevées, pouvant atteindre plus de
7 mètres pour cette direction. Cependant, lorsqu'elles pénètrent dans la baie, on observe un
phénomène similaire à la simulation précédente.
- Les vagues se déforment et perdent une grande partie de leur énergie en rencontrant les
hauts-fonds et la bathymétrie complexe du fond marin de la baie. On voit ainsi une zone en
forme de croissant colorée en orange et rouge où les hauteurs de vagues restent comprises
entre environ 5 et 6,5 mètres.
- Plus on se rapproche des rivages Nord et Ouest de la baie, plus les vagues diminuent en
hauteur. Une large bande verte indique des hauteurs entre 4 et 5 mètres le long de ces côtes.
Modélisation Hydrodynamique
102
V.5 Résultats des simulations :
V.5.1 Résultats et discussion des simulation pour la baie de Bou-Ismail :
Propagation des houles de direction Nord Nord-Est (22.5°) :
D’après les figures (60,68,74) on observe :
- Au large de la baie de Boussmail, les houles gardent leur énergie initiale avec des hauteurs
significatives pouvant atteindre environ 6,5 mètres pour cette direction. Lorsque ces houles
se propagent vers l'intérieur de la baie, elles subissent des déformations importantes dues à
l'effet du fond bathymétrique peu profond et complexe de la baie (réfraction, diffraction,
etc.), perdant ainsi de l'énergie. Les hauteurs significatives diminuent jusqu'à environ 1,5
mètre au niveau du rivage intérieur de la baie et des valeurs minimales dans les zones
abritées par les caps rocheux.
- L'état hydrodynamique complexe observé dans la baie de Boussmail est probablement dû à
un effet cumulé de phénomènes comme la réfraction, la diffraction, les effets frontaux dus
aux caps, etc., en interaction avec la bathymétrie accidentée de la baie. La présence de zones
semi-fermées abritées et de zones directement exposées aux houles incidentes crée ces
contrastes marqués dans la distribution spatiale des hauteurs de vagues.
Propagation des houles de direction Nord (360°) :
D’après les figures (62,67,73) on observe :
- Au large, les vagues ont des hauteurs significatives très élevées, pouvant atteindre plus de
6,5 mètres pour cette direction Nord. Cependant, lorsqu'elles pénètrent dans la baie, on
observe un phénomène similaire à la simulation précédente.
- Les vagues se déforment et perdent une grande partie de leur énergie en rencontrant les
hauts-fonds et la bathymétrie complexe du fond marin de la baie. On voit ainsi une zone en
forme de croissant colorée en orange et rouge où les hauteurs de vagues restent comprises
entre environ 5 et 6,5 mètres.
- Plus on se rapproche des rivages Nord et Ouest de la baie, plus les vagues diminuent en
hauteur. Une large bande verte indique des hauteurs entre 4 et 5 mètres le long de ces côtes.
Enfin, une étroite frange jaune montre que les vagues n'atteignent plus qu'environ 3 mètres
de hauteur sur les plages intérieures de la baie.
- Comme pour la direction précédente, on note la présence de zones très abritées où les vagues
sont quasi inexistantes, grâce à la configuration en forme de crique semi-fermée de certaines
parties du rivage intérieur.
Propagation des houles de direction Nord Nord-Ouest (337.5°) :
D’après les figures (61,66,72) on observe :
- Au large, les vagues ont des hauteurs significatives très élevées, pouvant atteindre plus de
7 mètres pour cette direction. Cependant, lorsqu'elles pénètrent dans la baie, on observe un
phénomène similaire à la simulation précédente.
- Les vagues se déforment et perdent une grande partie de leur énergie en rencontrant les
hauts-fonds et la bathymétrie complexe du fond marin de la baie. On voit ainsi une zone en
forme de croissant colorée en orange et rouge où les hauteurs de vagues restent comprises
entre environ 5 et 6,5 mètres.
- Plus on se rapproche des rivages Nord et Ouest de la baie, plus les vagues diminuent en
hauteur. Une large bande verte indique des hauteurs entre 4 et 5 mètres le long de ces côtes.
