La préparation des sédiments à différentes teneur en eau a été effectuée à l’aide d’un malaxeur à
cisaillement rapide afin de bien homogénéisé les sédiments et l’eau. Le mélange ainsi obtenu est
soigneusement fermé hermétiquement dans un sac.
3.6 Confection des éprouvettes :
Pour la mise en œuvre d’une couche de fondation sur un chantier, le Guide des Terrassements
Routiers (GTR, 2000) recommande d’atteindre une qualité de compactage de niveau « Q2 ». Cela
signifie que, à la teneur en eau optimale déterminée par l’essai Proctor modifié, la densité moyenne
en haut de couche doit être au minimum de 97 % de la densité sèche optimale Proctor modifié
(ρdOPM), et celle en fond de couche doit être de 95 % ρdOPM. (AZRAR, 2014)
Les éprouvettes utilisées pour les essais mécaniques sont confectionnées selon la norme NF P98114-3. Elles mesurent 10 cm de longueur et 5 cm de diamètre, et conviennent aux matériaux dont la
taille maximale est inférieure à 6,3 mm. Le protocole de confection des éprouvettes est réalisé par
compression statique, conformément à la norme NF P98-230-2, qui décrit également les moules
utilisés et les modalités de conservation normale des éprouvettes
En ce qui concerne la confection des éprouvettes, la quantité de matériau humide de chaque
éprouvette est calculée d’une part, selon l’équation (1) pour les essais de la compression uniaxiale et
d’autre part, selon l’équation (2) pour les essais de la traction indirecte, en utilisant les
caractéristiques de compactage. Les éprouvettes confectionnées sont conservées dans des boîtes en
plastique hermétique à 20 °C.
M = V x (1 + wOPM)x 0,97xpdOPM
100
(1)
M = V x (1 + wOPM)x 0,95xpdOPM
100
(2)
Avec : M : masse théorique de l’éprouvette à la confection (g) ;
ρdOPM : masse volumique sèche à l’Optimum Proctor Modifié ; V : volume de l’éprouvette (cm3) ;
WOPM : teneur en eau à l’Optimum Proctor Modifié (%).

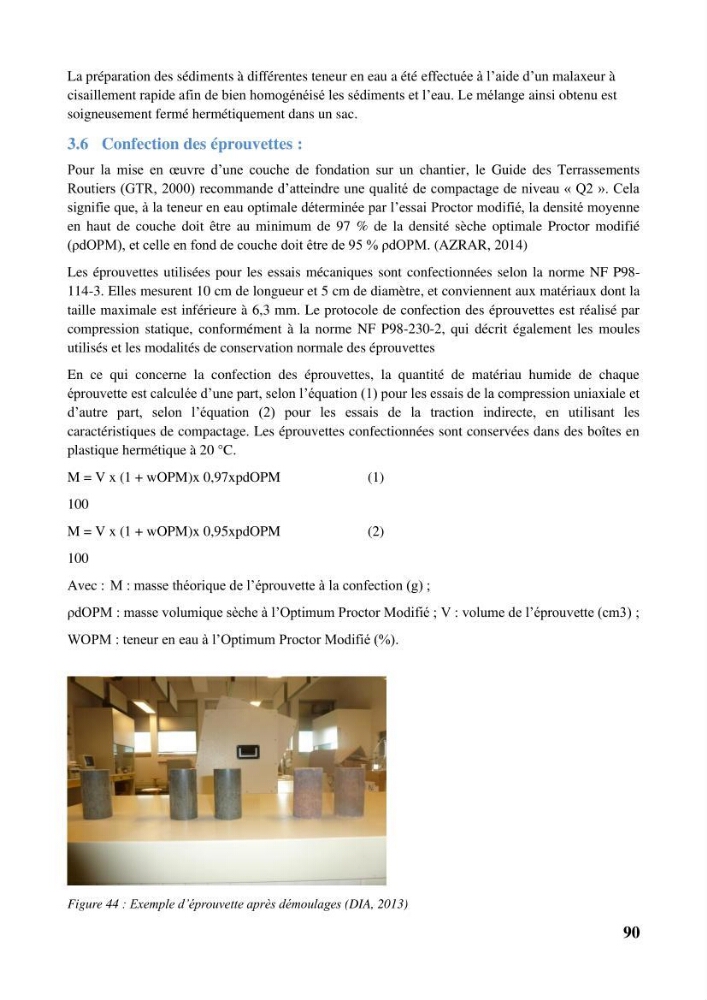

Figure 44 : Exemple d’éprouvette après démoulages (DIA, 2013)
