73
y = 0,635x + 0,7533
0
0,5
1
1,5
2
2,5
3
0
0,5
1
1,5
2
2,5
3
3,5
τ
σ

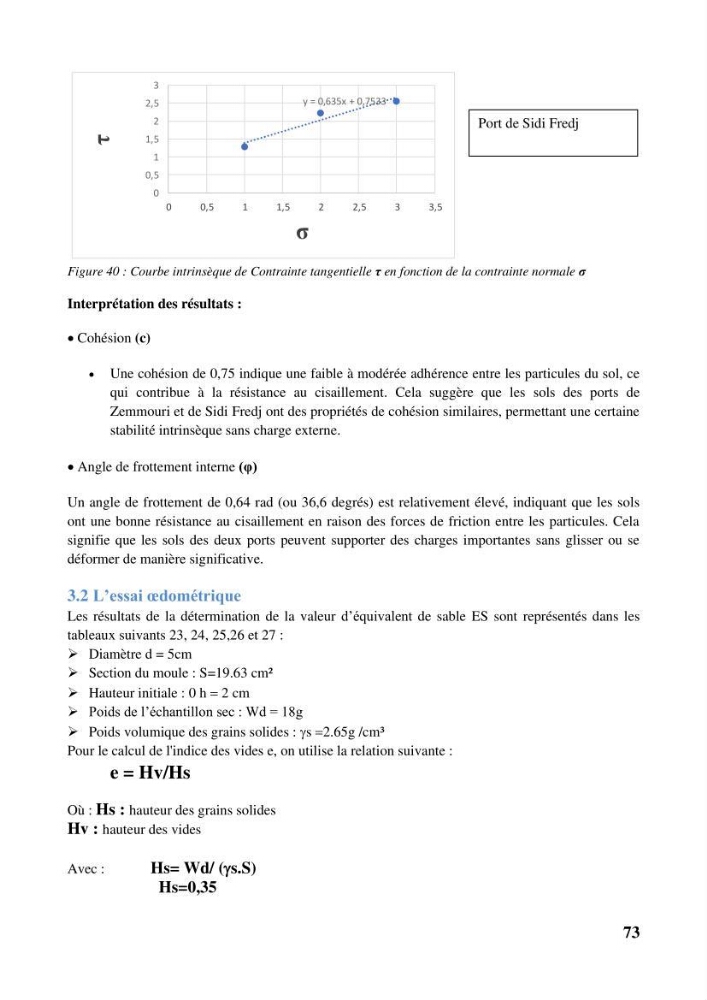

Figure 40 : Courbe intrinsèque de Contrainte tangentielle τ en fonction de la contrainte normale σ
Interprétation des résultats :
• Cohésion (c)
• Une cohésion de 0,75 indique une faible à modérée adhérence entre les particules du sol, ce
qui contribue à la résistance au cisaillement. Cela suggère que les sols des ports de
Zemmouri et de Sidi Fredj ont des propriétés de cohésion similaires, permettant une certaine
stabilité intrinsèque sans charge externe.
• Angle de frottement interne (φ)
Un angle de frottement de 0,64 rad (ou 36,6 degrés) est relativement élevé, indiquant que les sols
ont une bonne résistance au cisaillement en raison des forces de friction entre les particules. Cela
signifie que les sols des deux ports peuvent supporter des charges importantes sans glisser ou se
déformer de manière significative.
3.2 L’essai œdométrique
Les résultats de la détermination de la valeur d’équivalent de sable ES sont représentés dans les
tableaux suivants 23, 24, 25,26 et 27 :
➢ Diamètre d = 5cm
➢ Section du moule : S=19.63 cm²
➢ Hauteur initiale : 0 h = 2 cm
➢ Poids de l’échantillon sec : Wd = 18g
➢ Poids volumique des grains solides : s =2.65g /cm³
Pour le calcul de l'indice des vides e, on utilise la relation suivante :
e = Hv/Hs
Où : Hs : hauteur des grains solides
Hv : hauteur des vides
Avec :
Hs= Wd/ (s.S)
Hs=0,35
Port de Sidi Fredj
y = 0,635x + 0,7533
0
0,5
1
1,5
2
2,5
3
0
0,5
1
1,5
2
2,5
3
3,5
τ
σ
Figure 40 : Courbe intrinsèque de Contrainte tangentielle τ en fonction de la contrainte normale σ
Interprétation des résultats :
• Cohésion (c)
• Une cohésion de 0,75 indique une faible à modérée adhérence entre les particules du sol, ce
qui contribue à la résistance au cisaillement. Cela suggère que les sols des ports de
Zemmouri et de Sidi Fredj ont des propriétés de cohésion similaires, permettant une certaine
stabilité intrinsèque sans charge externe.
• Angle de frottement interne (φ)
Un angle de frottement de 0,64 rad (ou 36,6 degrés) est relativement élevé, indiquant que les sols
ont une bonne résistance au cisaillement en raison des forces de friction entre les particules. Cela
signifie que les sols des deux ports peuvent supporter des charges importantes sans glisser ou se
déformer de manière significative.
3.2 L’essai œdométrique
Les résultats de la détermination de la valeur d’équivalent de sable ES sont représentés dans les
tableaux suivants 23, 24, 25,26 et 27 :
➢ Diamètre d = 5cm
➢ Section du moule : S=19.63 cm²
➢ Hauteur initiale : 0 h = 2 cm
➢ Poids de l’échantillon sec : Wd = 18g
➢ Poids volumique des grains solides : s =2.65g /cm³
Pour le calcul de l'indice des vides e, on utilise la relation suivante :
e = Hv/Hs
Où : Hs : hauteur des grains solides
Hv : hauteur des vides
Avec :
Hs= Wd/ (s.S)
Hs=0,35
Port de Sidi Fredj
