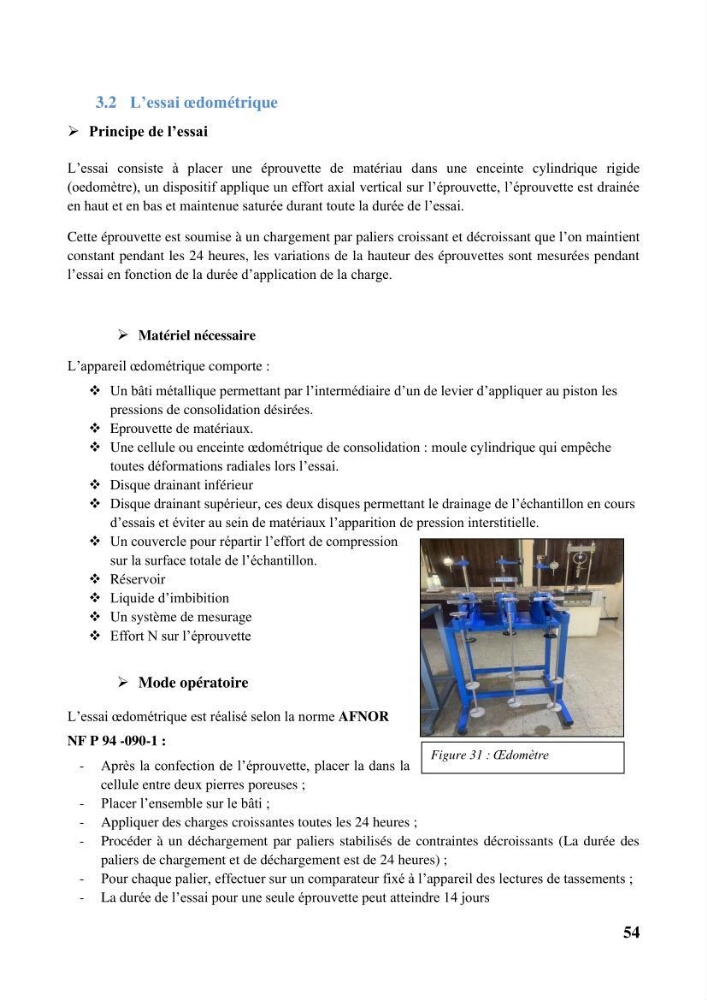

3.2 L’essai œdométrique
➢ Principe de l’essai
L’essai consiste à placer une éprouvette de matériau dans une enceinte cylindrique rigide
(oedomètre), un dispositif applique un effort axial vertical sur l’éprouvette, l’éprouvette est drainée
en haut et en bas et maintenue saturée durant toute la durée de l’essai.
Cette éprouvette est soumise à un chargement par paliers croissant et décroissant que l’on maintient
constant pendant les 24 heures, les variations de la hauteur des éprouvettes sont mesurées pendant
l’essai en fonction de la durée d’application de la charge.
➢ Matériel nécessaire
L’appareil œdométrique comporte :
❖ Un bâti métallique permettant par l’intermédiaire d’un de levier d’appliquer au piston les
pressions de consolidation désirées.
❖ Eprouvette de matériaux.
❖ Une cellule ou enceinte œdométrique de consolidation : moule cylindrique qui empêche
toutes déformations radiales lors l’essai.
❖ Disque drainant inférieur
❖ Disque drainant supérieur, ces deux disques permettant le drainage de l’échantillon en cours
d’essais et éviter au sein de matériaux l’apparition de pression interstitielle.
❖ Un couvercle pour répartir l’effort de compression
sur la surface totale de l’échantillon.
❖ Réservoir
❖ Liquide d’imbibition
❖ Un système de mesurage
❖ Effort N sur l’éprouvette
➢ Mode opératoire
L’essai œdométrique est réalisé selon la norme AFNOR
NF P 94 -090-1 :
- Après la confection de l’éprouvette, placer la dans la
cellule entre deux pierres poreuses ;
- Placer l’ensemble sur le bâti ;
- Appliquer des charges croissantes toutes les 24 heures ;
- Procéder à un déchargement par paliers stabilisés de contraintes décroissants (La durée des
paliers de chargement et de déchargement est de 24 heures) ;
- Pour chaque palier, effectuer sur un comparateur fixé à l’appareil des lectures de tassements ;
- La durée de l’essai pour une seule éprouvette peut atteindre 14 jours
Figure 31 : Œdomètre
