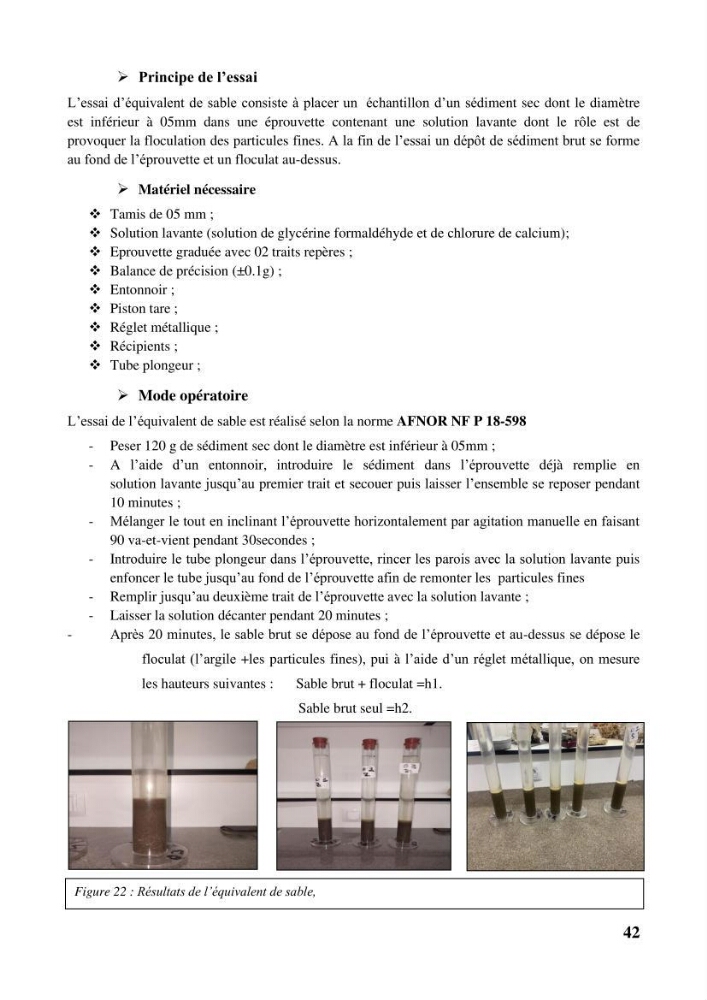

➢ Principe de l’essai
L’essai d’équivalent de sable consiste à placer un échantillon d’un sédiment sec dont le diamètre
est inférieur à 05mm dans une éprouvette contenant une solution lavante dont le rôle est de
provoquer la floculation des particules fines. A la fin de l’essai un dépôt de sédiment brut se forme
au fond de l’éprouvette et un floculat au-dessus.
➢ Matériel nécessaire
❖ Tamis de 05 mm ;
❖ Solution lavante (solution de glycérine formaldéhyde et de chlorure de calcium);
❖ Eprouvette graduée avec 02 traits repères ;
❖ Balance de précision (±0.1g) ;
❖ Entonnoir ;
❖ Piston tare ;
❖ Réglet métallique ;
❖ Récipients ;
❖ Tube plongeur ;
➢ Mode opératoire
L’essai de l’équivalent de sable est réalisé selon la norme AFNOR NF P 18-598
- Peser 120 g de sédiment sec dont le diamètre est inférieur à 05mm ;
- A l’aide d’un entonnoir, introduire le sédiment dans l’éprouvette déjà remplie en
solution lavante jusqu’au premier trait et secouer puis laisser l’ensemble se reposer pendant
10 minutes ;
- Mélanger le tout en inclinant l’éprouvette horizontalement par agitation manuelle en faisant
90 va-et-vient pendant 30secondes ;
- Introduire le tube plongeur dans l’éprouvette, rincer les parois avec la solution lavante puis
enfoncer le tube jusqu’au fond de l’éprouvette afin de remonter les particules fines
- Remplir jusqu’au deuxième trait de l’éprouvette avec la solution lavante ;
- Laisser la solution décanter pendant 20 minutes ;
-
Après 20 minutes, le sable brut se dépose au fond de l’éprouvette et au-dessus se dépose le
floculat (l’argile +les particules fines), pui à l’aide d’un réglet métallique, on mesure
les hauteurs suivantes :
Sable brut + floculat =h1.
Sable brut seul =h2.
Figure 22 : Résultats de l’équivalent de sable,
