30

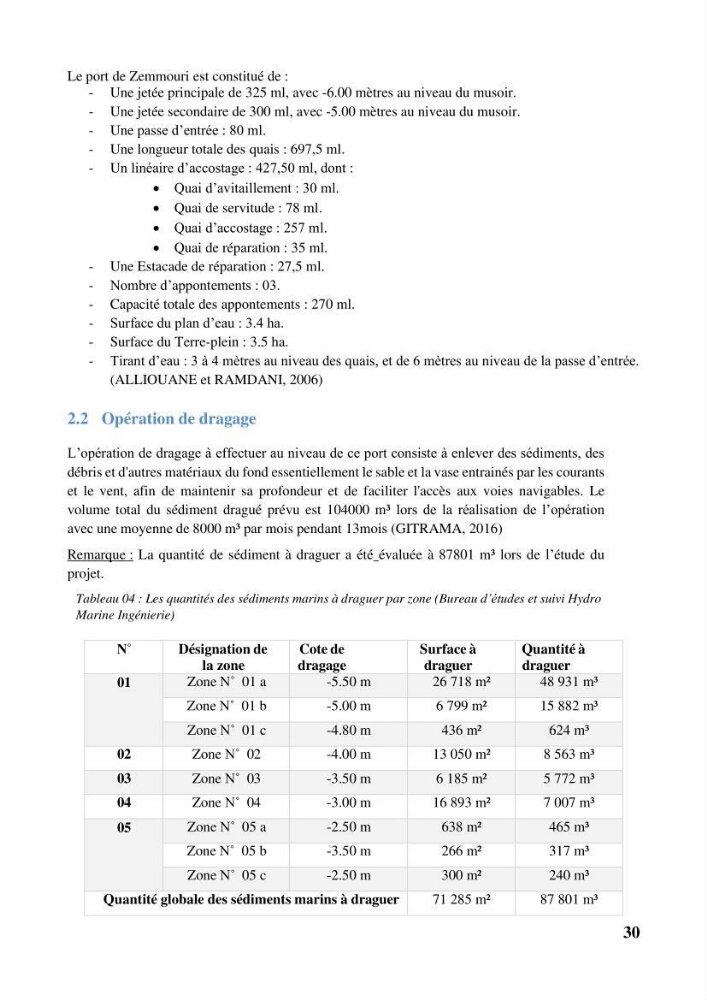

Le port de Zemmouri est constitué de :
- Une jetée principale de 325 ml, avec -6.00 mètres au niveau du musoir.
- Une jetée secondaire de 300 ml, avec -5.00 mètres au niveau du musoir.
- Une passe d’entrée : 80 ml.
- Une longueur totale des quais : 697,5 ml.
- Un linéaire d’accostage : 427,50 ml, dont :
• Quai d’avitaillement : 30 ml.
• Quai de servitude : 78 ml.
• Quai d’accostage : 257 ml.
• Quai de réparation : 35 ml.
- Une Estacade de réparation : 27,5 ml.
- Nombre d’appontements : 03.
- Capacité totale des appontements : 270 ml.
- Surface du plan d’eau : 3.4 ha.
- Surface du Terre-plein : 3.5 ha.
- Tirant d’eau : 3 à 4 mètres au niveau des quais, et de 6 mètres au niveau de la passe d’entrée.
(ALLIOUANE et RAMDANI, 2006)
2.2 Opération de dragage
L’opération de dragage à effectuer au niveau de ce port consiste à enlever des sédiments, des
débris et d'autres matériaux du fond essentiellement le sable et la vase entrainés par les courants
et le vent, afin de maintenir sa profondeur et de faciliter l'accès aux voies navigables. Le
volume total du sédiment dragué prévu est 104000 m³ lors de la réalisation de l’opération
avec une moyenne de 8000 m³ par mois pendant 13mois (GITRAMA, 2016)
Remarque : La quantité de sédiment à draguer a été évaluée à 87801 m³ lors de l’étude du
projet.
Tableau 04 : Les quantités des sédiments marins à draguer par zone (Bureau d’études et suivi Hydro
Marine Ingénierie)
N˚
Désignation de
la zone
Cote de
dragage
Surface à
draguer
Quantité à
draguer
01
Zone N˚ 01 a
-5.50 m
26 718 m²
48 931 m³
Zone N˚ 01 b
-5.00 m
6 799 m²
15 882 m³
Zone N˚ 01 c
-4.80 m
436 m²
624 m³
02
Zone N˚ 02
-4.00 m
13 050 m²
8 563 m³
03
Zone N˚ 03
-3.50 m
6 185 m²
5 772 m³
04
Zone N˚ 04
-3.00 m
16 893 m²
7 007 m³
05
Zone N˚ 05 a
-2.50 m
638 m²
465 m³
Zone N˚ 05 b
-3.50 m
266 m²
317 m³
Zone N˚ 05 c
-2.50 m
300 m²
240 m³
Quantité globale des sédiments marins à draguer
71 285 m²
87 801 m³
