2.3. Conception du modelé d’hydrolienne par 3 profiles NACA (avec et sans
optimisation) forme des pales
Notre forme a été inspirée par la forme de l’hydrolienne Sabella D10, Cette hydrolienne marine a été
la première à injecter de l’électricité sur le réseau français. Voir (Figure 2). Elle a un diamètre de 10
mètres et une puissance de 1 MW. Elle a été immergée dans le passage du Fromveur, au large des
côtes de l’île d’Ouessant, entre juin 2015 et juillet 2016.
Alors j’ai essai de faire une conception afin de réalisée une forme qu’il rassemble on utilise ces NACA
profiles :
Légende
NACA 06

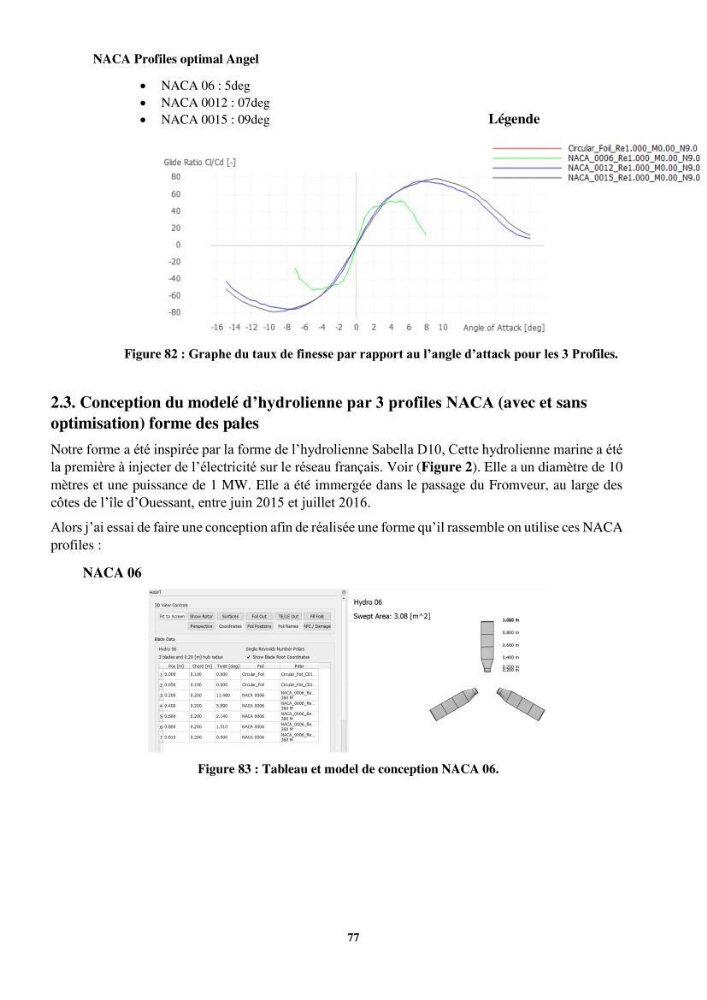

Figure 83 : Tableau et model de conception NACA 06.
NACA Profiles optimal Angel
 NACA 06 : 5deg
 NACA 0012 : 07deg
 NACA 0015 : 09deg
Figure 82 : Graphe du taux de finesse par rapport au l’angle d’attack pour les 3 Profiles.
