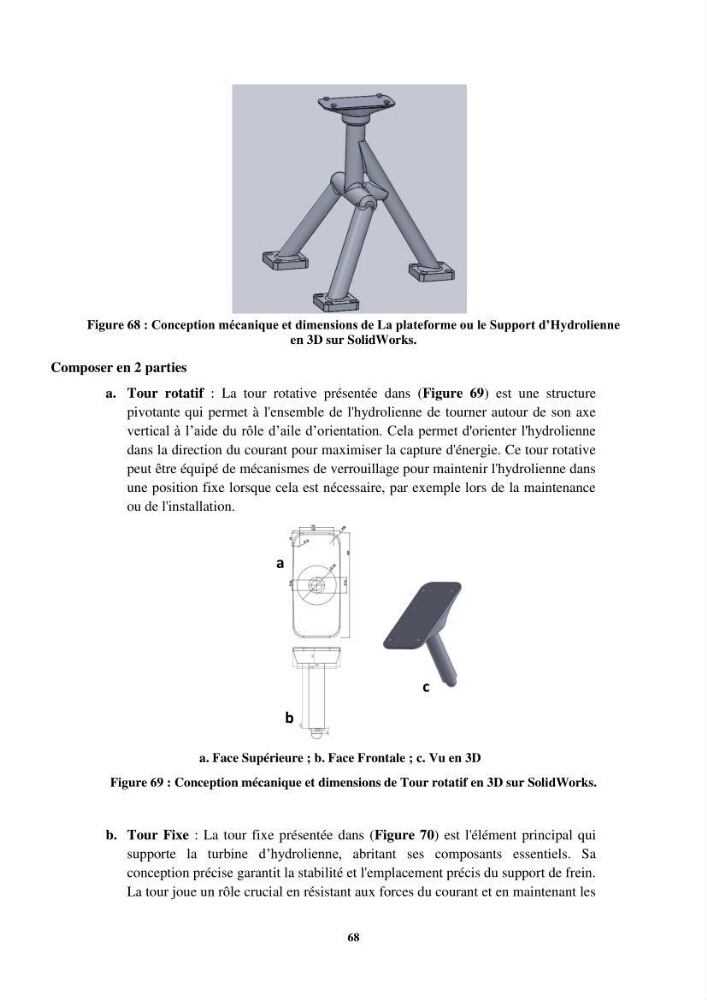

Figure 68 : Conception mécanique et dimensions de La plateforme ou le Support d’Hydrolienne
en 3D sur SolidWorks.
Composer en 2 parties
a. Tour rotatif : La tour rotative présentée dans (Figure 69) est une structure
pivotante qui permet à l'ensemble de l'hydrolienne de tourner autour de son axe
vertical à l’aide du rôle d’aile d’orientation. Cela permet d'orienter l'hydrolienne
dans la direction du courant pour maximiser la capture d'énergie. Ce tour rotative
peut être équipé de mécanismes de verrouillage pour maintenir l'hydrolienne dans
une position fixe lorsque cela est nécessaire, par exemple lors de la maintenance
ou de l'installation.
a. Face Supérieure ; b. Face Frontale ; c. Vu en 3D
Figure 69 : Conception mécanique et dimensions de Tour rotatif en 3D sur SolidWorks.
b. Tour Fixe : La tour fixe présentée dans (Figure 70) est l'élément principal qui
supporte la turbine d’hydrolienne, abritant ses composants essentiels. Sa
conception précise garantit la stabilité et l'emplacement précis du support de frein.
La tour joue un rôle crucial en résistant aux forces du courant et en maintenant les
