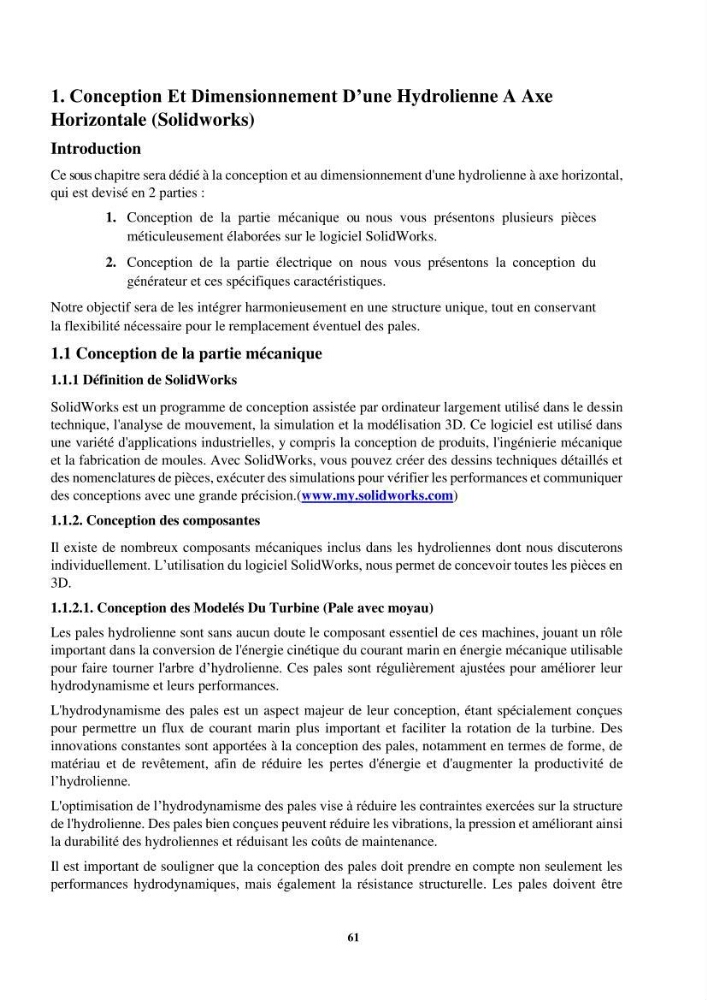

1. Conception Et Dimensionnement D’une Hydrolienne A Axe
Horizontale (Solidworks)
Introduction
Ce sous chapitre sera dédié à la conception et au dimensionnement d'une hydrolienne à axe horizontal,
qui est devisé en 2 parties :
1. Conception de la partie mécanique ou nous vous présentons plusieurs pièces
méticuleusement élaborées sur le logiciel SolidWorks.
2. Conception de la partie électrique on nous vous présentons la conception du
générateur et ces spécifiques caractéristiques.
Notre objectif sera de les intégrer harmonieusement en une structure unique, tout en conservant
la flexibilité nécessaire pour le remplacement éventuel des pales.
1.1 Conception de la partie mécanique
1.1.1 Définition de SolidWorks
SolidWorks est un programme de conception assistée par ordinateur largement utilisé dans le dessin
technique, l'analyse de mouvement, la simulation et la modélisation 3D. Ce logiciel est utilisé dans
une variété d'applications industrielles, y compris la conception de produits, l'ingénierie mécanique
et la fabrication de moules. Avec SolidWorks, vous pouvez créer des dessins techniques détaillés et
des nomenclatures de pièces, exécuter des simulations pour vérifier les performances et communiquer
des conceptions avec une grande précision.(www.my.solidworks.com)
1.1.2. Conception des composantes
Il existe de nombreux composants mécaniques inclus dans les hydroliennes dont nous discuterons
individuellement. L’utilisation du logiciel SolidWorks, nous permet de concevoir toutes les pièces en
3D.
1.1.2.1. Conception des Modelés Du Turbine (Pale avec moyau)
Les pales hydrolienne sont sans aucun doute le composant essentiel de ces machines, jouant un rôle
important dans la conversion de l'énergie cinétique du courant marin en énergie mécanique utilisable
pour faire tourner l'arbre d’hydrolienne. Ces pales sont régulièrement ajustées pour améliorer leur
hydrodynamisme et leurs performances.
L'hydrodynamisme des pales est un aspect majeur de leur conception, étant spécialement conçues
pour permettre un flux de courant marin plus important et faciliter la rotation de la turbine. Des
innovations constantes sont apportées à la conception des pales, notamment en termes de forme, de
matériau et de revêtement, afin de réduire les pertes d'énergie et d'augmenter la productivité de
l’hydrolienne.
L'optimisation de l’hydrodynamisme des pales vise à réduire les contraintes exercées sur la structure
de l'hydrolienne. Des pales bien conçues peuvent réduire les vibrations, la pression et améliorant ainsi
la durabilité des hydroliennes et réduisant les coûts de maintenance.
Il est important de souligner que la conception des pales doit prendre en compte non seulement les
performances hydrodynamiques, mais également la résistance structurelle. Les pales doivent être
