On détermine la granulométrie du matériel brut en le débarrassant simplement de la fraction
fine par tamisage à 50 μm sous l'eau. En effectuant cette dernière opération, chaque sédiment
est caractérisé par un indice de teneur en fraction inférieur à 50 μm. En complémentarité à
100%, cet indice permet de déterminer la quantité de sable (avec une fraction supérieure à 50
μm). Par la suite, la fraction grossière sera tamisée à sec pendant une durée de 30 minutes à
l'aide d'une série de tamis de type « AFNOR ». Les tamis ont des diamètres allant de 50μm à
10 000μm. Une courbe granulométrique est créée pour chaque échantillon sur un diagramme
semi-logarithmique, où l'ordonnée correspond au pourcentage total de refus et l'abscisse
correspond au diamètre correspondant.
Pour chaque station, chaque échantillon est tamisé par une tamiseuse de type AFNOR dont le
diamètre des mailles en microns des tamis est dans l’ordre décroissant :
Tableau 22 : Dimensions nominales des tamis de la norme AFNOR pour l’analyse
granulométrique par tamisage après lavage. (Tarmoul, 2014)
Module 19
20
21
22
23
24
25
26
27
28
29
Tamis
(mm)
0.063 0.08 0.1
0.125 0.160 0.200 0.25 0.315 0.4
0.5
0.63
Module 30
31
32
33
34
35
36
37
38
39
40
Tamis
(mm)
0.800 1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30 8.00
Module 41
42
43
44
45
46
47
48
49
50
-
Tamis
(mm)
10
12.5 16
20
25
31.5 40
50
63
80
-
Lavage de l’échantillon brut dans
un tamis de maille 50µm
Fraction supérieure à 50µm
Séchage
Tamisage
Courbes granulométriques
Cartes des indices et paramètres granulométriques

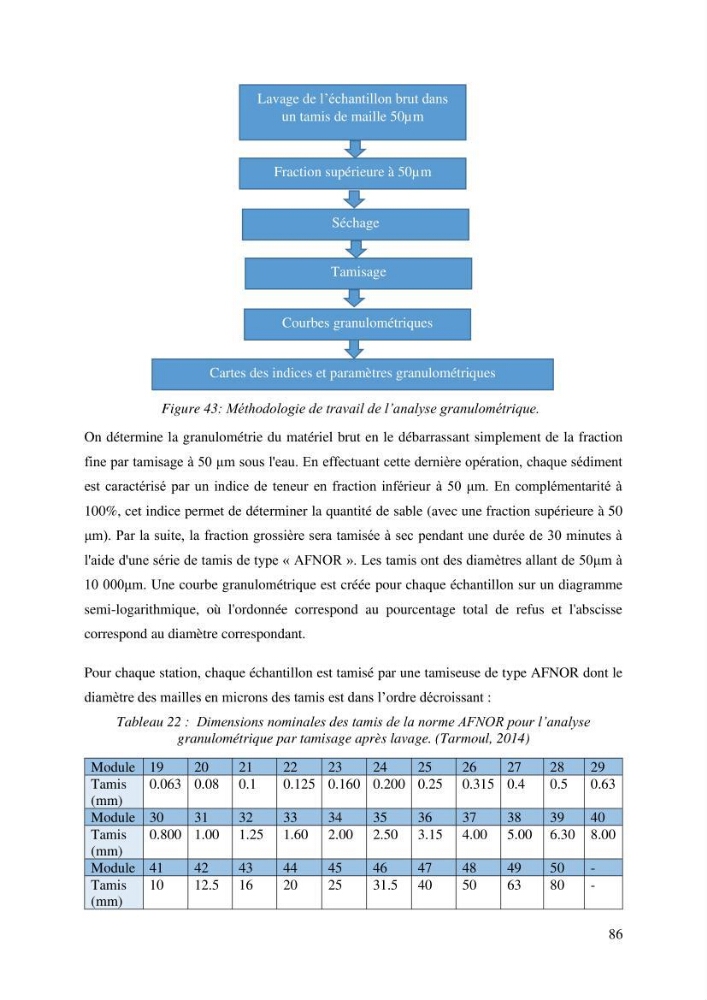

Figure 43: Méthodologie de travail de l’analyse granulométrique.
