76

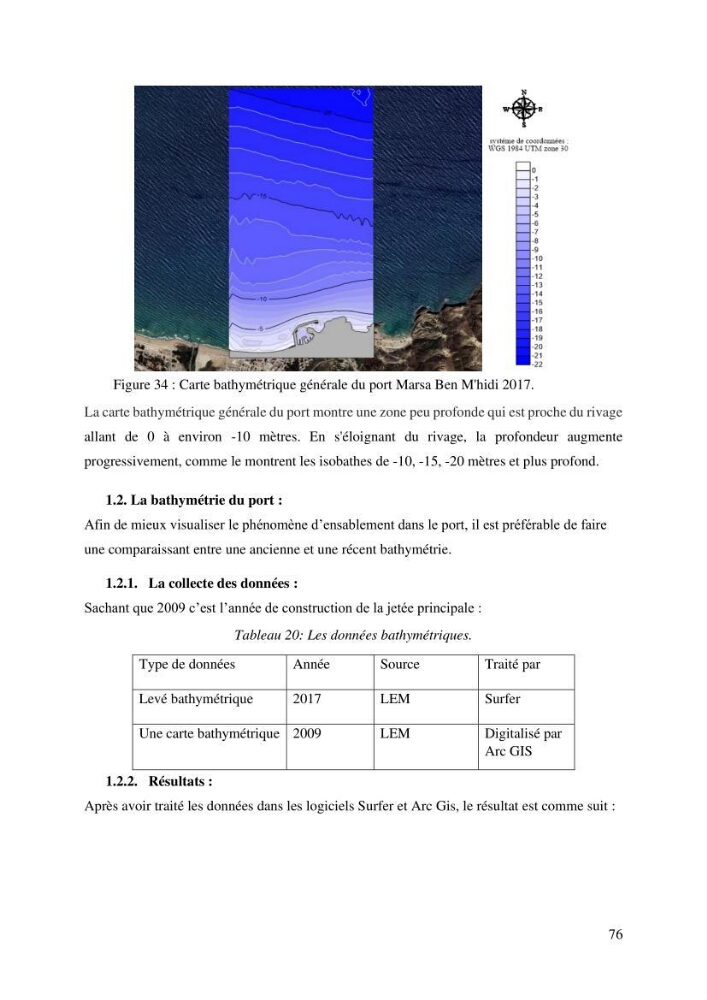

La carte bathymétrique générale du port montre une zone peu profonde qui est proche du rivage
allant de 0 à environ -10 mètres. En s'éloignant du rivage, la profondeur augmente
progressivement, comme le montrent les isobathes de -10, -15, -20 mètres et plus profond.
1.2. La bathymétrie du port :
Afin de mieux visualiser le phénomène d’ensablement dans le port, il est préférable de faire
une comparaissant entre une ancienne et une récent bathymétrie.
1.2.1. La collecte des données :
Sachant que 2009 c’est l’année de construction de la jetée principale :
Tableau 20: Les données bathymétriques.
Type de données
Année
Source
Traité par
Levé bathymétrique
2017
LEM
Surfer
Une carte bathymétrique 2009
LEM
Digitalisé par
Arc GIS
1.2.2. Résultats :
Après avoir traité les données dans les logiciels Surfer et Arc Gis, le résultat est comme suit :
Figure 34 : Carte bathymétrique générale du port Marsa Ben M'hidi 2017.
