ChapitreII :
Evolution spatio-temporelle du trait de côte de littoral de Chlef
23

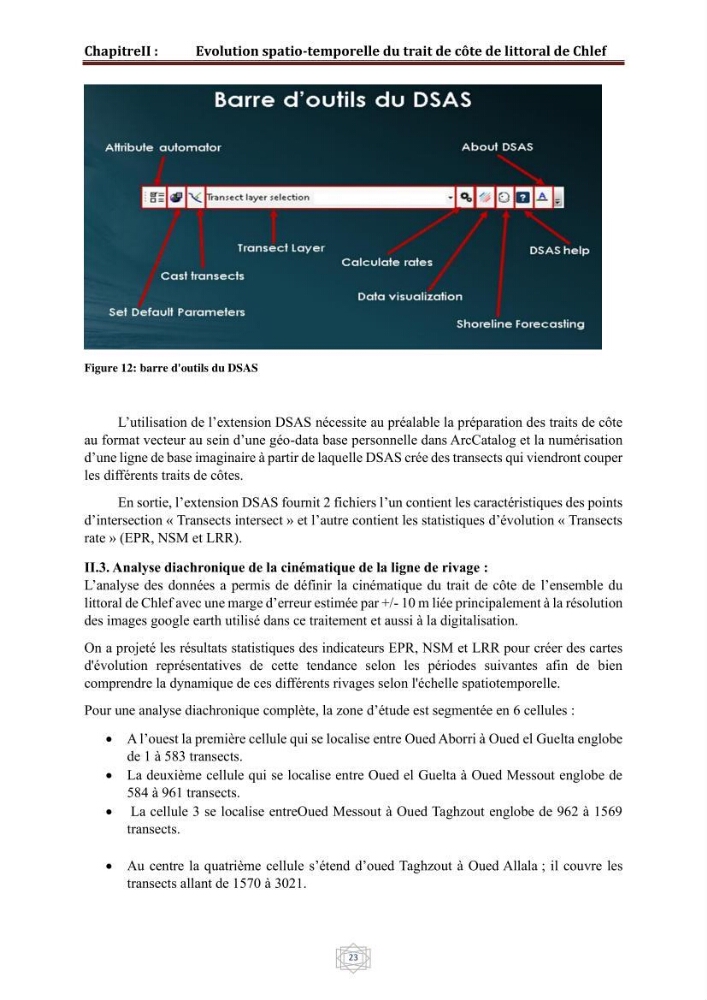

Figure 12: barre d'outils du DSAS
L’utilisation de l’extension DSAS nécessite au préalable la préparation des traits de côte
au format vecteur au sein d’une géo-data base personnelle dans ArcCatalog et la numérisation
d’une ligne de base imaginaire à partir de laquelle DSAS crée des transects qui viendront couper
les différents traits de côtes.
En sortie, l’extension DSAS fournit 2 fichiers l’un contient les caractéristiques des points
d’intersection « Transects intersect » et l’autre contient les statistiques d’évolution « Transects
rate » (EPR, NSM et LRR).
II.3. Analyse diachronique de la cinématique de la ligne de rivage :
L’analyse des données a permis de définir la cinématique du trait de côte de l’ensemble du
littoral de Chlef avec une marge d’erreur estimée par +/- 10 m liée principalement à la résolution
des images google earth utilisé dans ce traitement et aussi à la digitalisation.
On a projeté les résultats statistiques des indicateurs EPR, NSM et LRR pour créer des cartes
d'évolution représentatives de cette tendance selon les périodes suivantes afin de bien
comprendre la dynamique de ces différents rivages selon l'échelle spatiotemporelle.
Pour une analyse diachronique complète, la zone d’étude est segmentée en 6 cellules :
• A l’ouest la première cellule qui se localise entre Oued Aborri à Oued el Guelta englobe
de 1 à 583 transects.
• La deuxième cellule qui se localise entre Oued el Guelta à Oued Messout englobe de
584 à 961 transects.
• La cellule 3 se localise entreOued Messout à Oued Taghzout englobe de 962 à 1569
transects.
• Au centre la quatrième cellule s’étend d’oued Taghzout à Oued Allala ; il couvre les
transects allant de 1570 à 3021.
