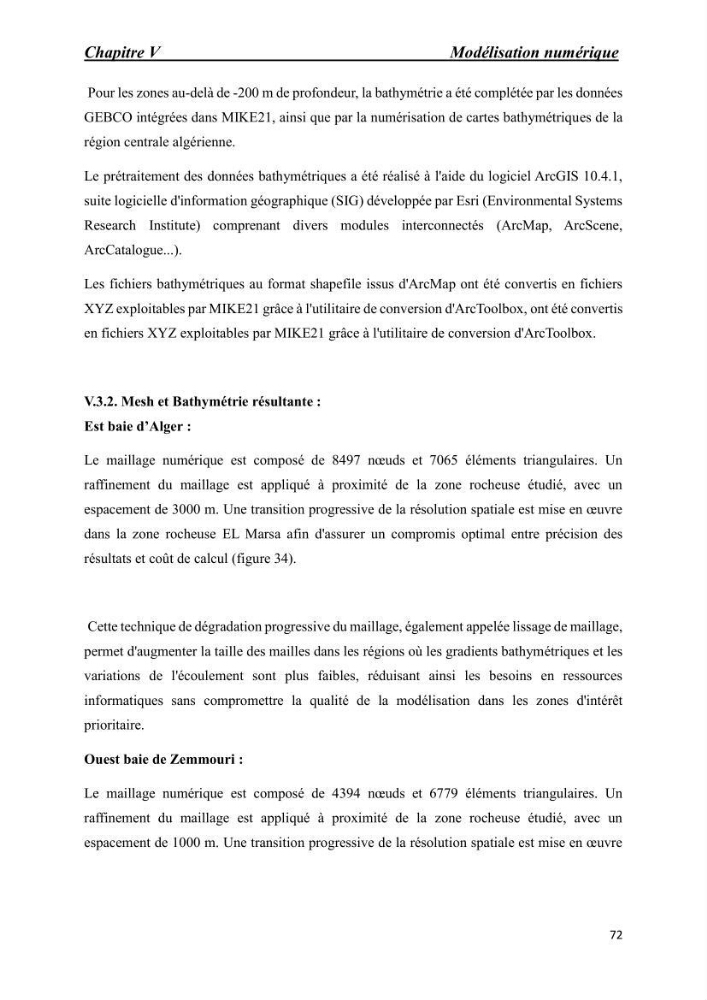

Chapitre V
Modélisation numérique
72
Pour les zones au-delà de -200 m de profondeur, la bathymétrie a été complétée par les données
GEBCO intégrées dans MIKE21, ainsi que par la numérisation de cartes bathymétriques de la
région centrale algérienne.
Le prétraitement des données bathymétriques a été réalisé à l'aide du logiciel ArcGIS 10.4.1,
suite logicielle d'information géographique (SIG) développée par Esri (Environmental Systems
Research Institute) comprenant divers modules interconnectés (ArcMap, ArcScene,
ArcCatalogue...).
Les fichiers bathymétriques au format shapefile issus d'ArcMap ont été convertis en fichiers
XYZ exploitables par MIKE21 grâce à l'utilitaire de conversion d'ArcToolbox, ont été convertis
en fichiers XYZ exploitables par MIKE21 grâce à l'utilitaire de conversion d'ArcToolbox.
V.3.2. Mesh et Bathymétrie résultante :
Est baie d’Alger :
Le maillage numérique est composé de 8497 nœuds et 7065 éléments triangulaires. Un
raffinement du maillage est appliqué à proximité de la zone rocheuse étudié, avec un
espacement de 3000 m. Une transition progressive de la résolution spatiale est mise en œuvre
dans la zone rocheuse EL Marsa afin d'assurer un compromis optimal entre précision des
résultats et coût de calcul (figure 34).
Cette technique de dégradation progressive du maillage, également appelée lissage de maillage,
permet d'augmenter la taille des mailles dans les régions où les gradients bathymétriques et les
variations de l'écoulement sont plus faibles, réduisant ainsi les besoins en ressources
informatiques sans compromettre la qualité de la modélisation dans les zones d'intérêt
prioritaire.
Ouest baie de Zemmouri :
Le maillage numérique est composé de 4394 nœuds et 6779 éléments triangulaires. Un
raffinement du maillage est appliqué à proximité de la zone rocheuse étudié, avec un
espacement de 1000 m. Une transition progressive de la résolution spatiale est mise en œuvre
Modélisation numérique
72
Pour les zones au-delà de -200 m de profondeur, la bathymétrie a été complétée par les données
GEBCO intégrées dans MIKE21, ainsi que par la numérisation de cartes bathymétriques de la
région centrale algérienne.
Le prétraitement des données bathymétriques a été réalisé à l'aide du logiciel ArcGIS 10.4.1,
suite logicielle d'information géographique (SIG) développée par Esri (Environmental Systems
Research Institute) comprenant divers modules interconnectés (ArcMap, ArcScene,
ArcCatalogue...).
Les fichiers bathymétriques au format shapefile issus d'ArcMap ont été convertis en fichiers
XYZ exploitables par MIKE21 grâce à l'utilitaire de conversion d'ArcToolbox, ont été convertis
en fichiers XYZ exploitables par MIKE21 grâce à l'utilitaire de conversion d'ArcToolbox.
V.3.2. Mesh et Bathymétrie résultante :
Est baie d’Alger :
Le maillage numérique est composé de 8497 nœuds et 7065 éléments triangulaires. Un
raffinement du maillage est appliqué à proximité de la zone rocheuse étudié, avec un
espacement de 3000 m. Une transition progressive de la résolution spatiale est mise en œuvre
dans la zone rocheuse EL Marsa afin d'assurer un compromis optimal entre précision des
résultats et coût de calcul (figure 34).
Cette technique de dégradation progressive du maillage, également appelée lissage de maillage,
permet d'augmenter la taille des mailles dans les régions où les gradients bathymétriques et les
variations de l'écoulement sont plus faibles, réduisant ainsi les besoins en ressources
informatiques sans compromettre la qualité de la modélisation dans les zones d'intérêt
prioritaire.
Ouest baie de Zemmouri :
Le maillage numérique est composé de 4394 nœuds et 6779 éléments triangulaires. Un
raffinement du maillage est appliqué à proximité de la zone rocheuse étudié, avec un
espacement de 1000 m. Une transition progressive de la résolution spatiale est mise en œuvre
