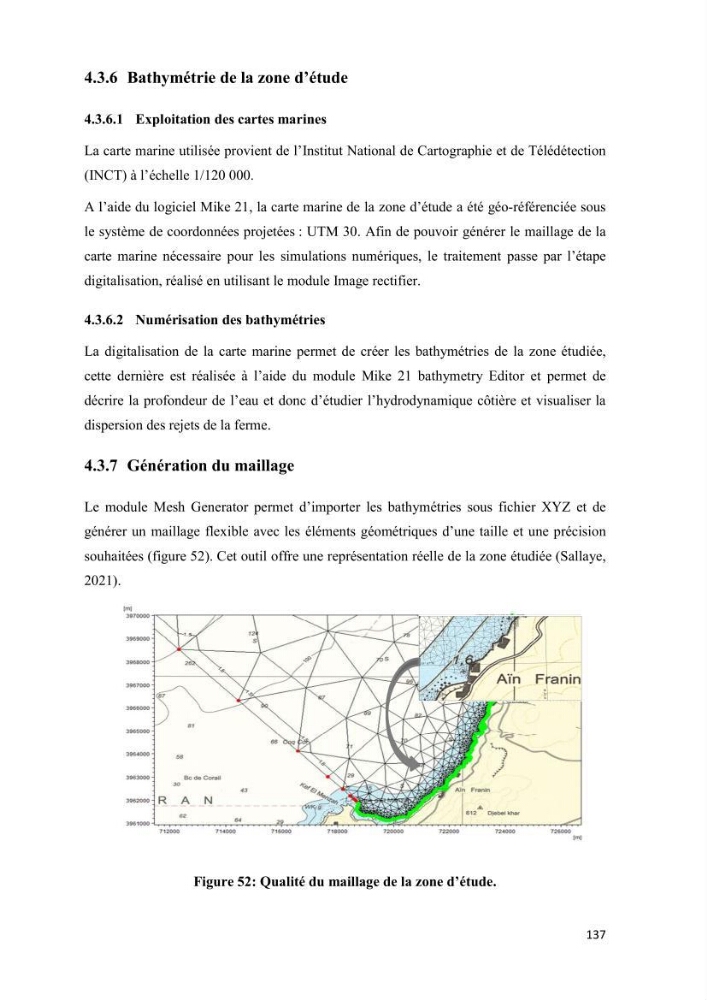

4.3.6 Bathymétrie de la zone d’étude
4.3.6.1 Exploitation des cartes marines
La carte marine utilisée provient de l’Institut National de Cartographie et de Télédétection
(INCT) à l’échelle 1/120 000.
A l’aide du logiciel Mike 21, la carte marine de la zone d’étude a été géo-référenciée sous
le système de coordonnées projetées : UTM 30. Afin de pouvoir générer le maillage de la
carte marine nécessaire pour les simulations numériques, le traitement passe par l’étape
digitalisation, réalisé en utilisant le module Image rectifier.
4.3.6.2 Numérisation des bathymétries
La digitalisation de la carte marine permet de créer les bathymétries de la zone étudiée,
cette dernière est réalisée à l’aide du module Mike 21 bathymetry Editor et permet de
décrire la profondeur de l’eau et donc d’étudier l’hydrodynamique côtière et visualiser la
dispersion des rejets de la ferme.
4.3.7 Génération du maillage
Le module Mesh Generator permet d’importer les bathymétries sous fichier XYZ et de
générer un maillage flexible avec les éléments géométriques d’une taille et une précision
souhaitées (figure 52). Cet outil offre une représentation réelle de la zone étudiée (Sallaye,
2021).
Figure 52: Qualité du maillage de la zone d’étude.
