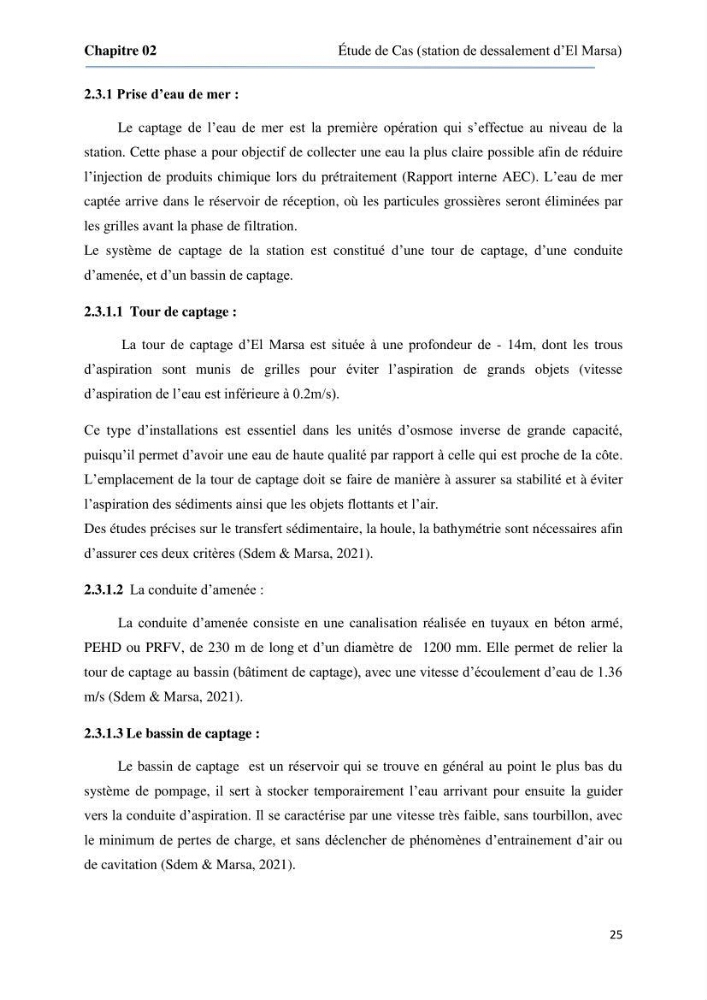

Chapitre 02
Étude de Cas (station de dessalement d’El Marsa)
25
2.3.1 Prise d’eau de mer :
Le captage de l’eau de mer est la première opération qui s’effectue au niveau de la
station. Cette phase a pour objectif de collecter une eau la plus claire possible afin de réduire
l’injection de produits chimique lors du prétraitement (Rapport interne AEC). L’eau de mer
captée arrive dans le réservoir de réception, où les particules grossières seront éliminées par
les grilles avant la phase de filtration.
Le système de captage de la station est constitué d’une tour de captage, d’une conduite
d’amenée, et d’un bassin de captage.
2.3.1.1 Tour de captage :
La tour de captage d’El Marsa est située à une profondeur de - 14m, dont les trous
d’aspiration sont munis de grilles pour éviter l’aspiration de grands objets (vitesse
d’aspiration de l’eau est inférieure à 0.2m/s).
Ce type d’installations est essentiel dans les unités d’osmose inverse de grande capacité,
puisqu’il permet d’avoir une eau de haute qualité par rapport à celle qui est proche de la côte.
L’emplacement de la tour de captage doit se faire de manière à assurer sa stabilité et à éviter
l’aspiration des sédiments ainsi que les objets flottants et l’air.
Des études précises sur le transfert sédimentaire, la houle, la bathymétrie sont nécessaires afin
d’assurer ces deux critères (Sdem & Marsa, 2021).
2.3.1.2 La conduite d’amenée :
La conduite d’amenée consiste en une canalisation réalisée en tuyaux en béton armé,
PEHD ou PRFV, de 230 m de long et d’un diamètre de 1200 mm. Elle permet de relier la
tour de captage au bassin (bâtiment de captage), avec une vitesse d’écoulement d’eau de 1.36
m/s (Sdem & Marsa, 2021).
2.3.1.3 Le bassin de captage :
Le bassin de captage est un réservoir qui se trouve en général au point le plus bas du
système de pompage, il sert à stocker temporairement l’eau arrivant pour ensuite la guider
vers la conduite d’aspiration. Il se caractérise par une vitesse très faible, sans tourbillon, avec
le minimum de pertes de charge, et sans déclencher de phénomènes d’entrainement d’air ou
de cavitation (Sdem & Marsa, 2021).
