Annexes Ⅱ
84

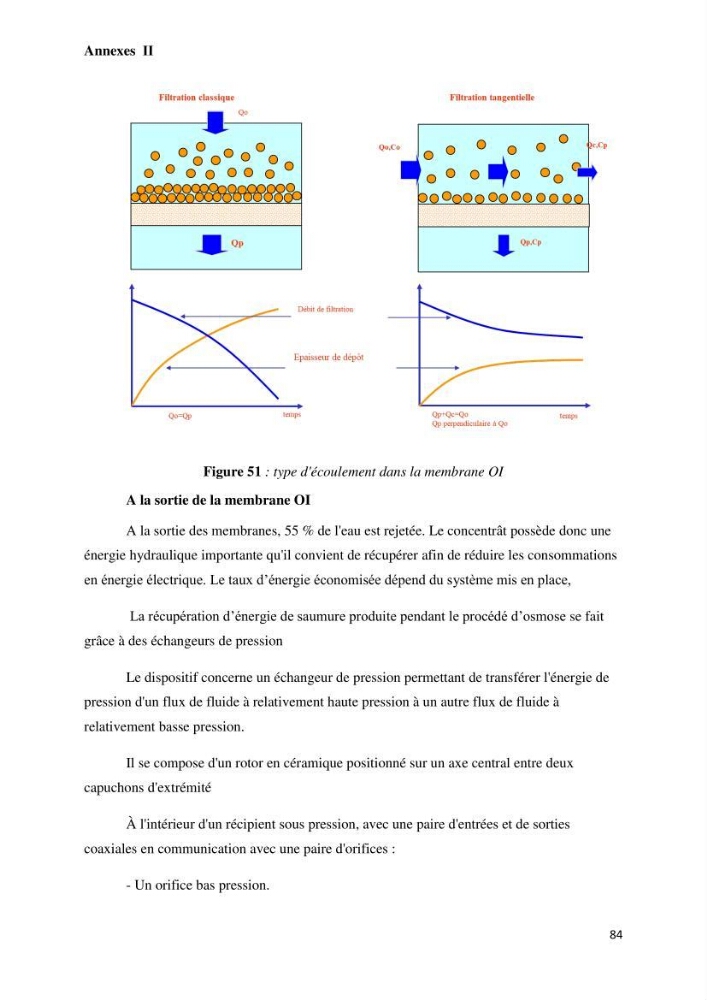

Figure 51 : type d'écoulement dans la membrane OI
A la sortie de la membrane OI
A la sortie des membranes, 55 % de l'eau est rejetée. Le concentrât possède donc une
énergie hydraulique importante qu'il convient de récupérer afin de réduire les consommations
en énergie électrique. Le taux d’énergie économisée dépend du système mis en place,
La récupération d’énergie de saumure produite pendant le procédé d’osmose se fait
grâce à des échangeurs de pression
Le dispositif concerne un échangeur de pression permettant de transférer l'énergie de
pression d'un flux de fluide à relativement haute pression à un autre flux de fluide à
relativement basse pression.
Il se compose d'un rotor en céramique positionné sur un axe central entre deux
capuchons d'extrémité
À l'intérieur d'un récipient sous pression, avec une paire d'entrées et de sorties
coaxiales en communication avec une paire d'orifices :
- Un orifice bas pression.
