Chapitre 03 : présentation de base de données d’un essai de chargement latéral d’un pieu régie dans un sols cohérant
39

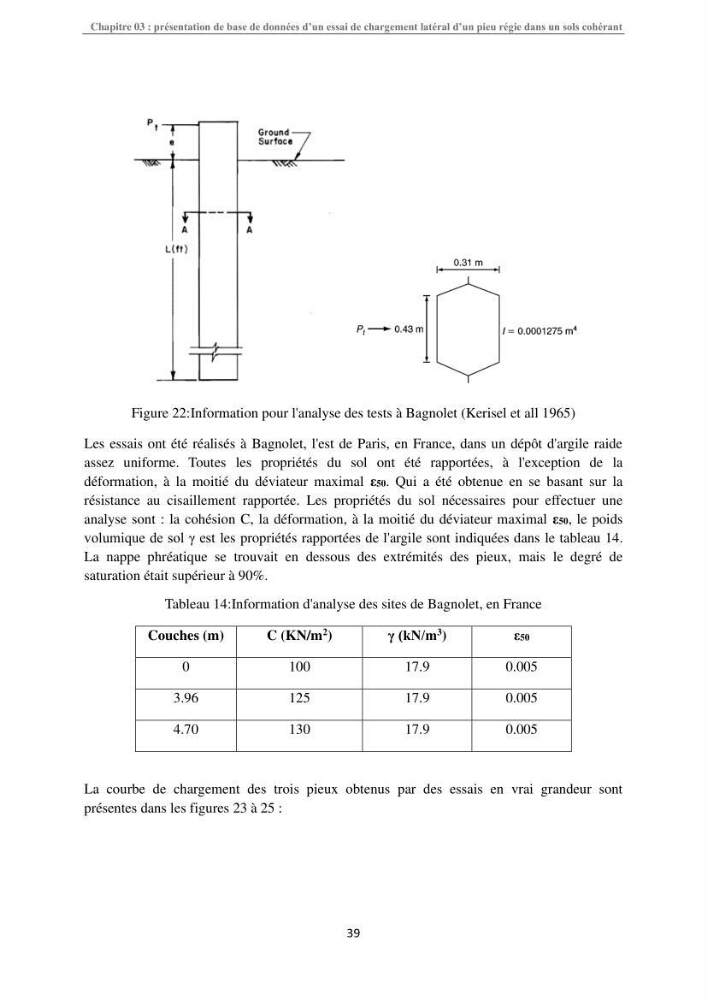

Figure 22:Information pour l'analyse des tests à Bagnolet (Kerisel et all 1965)
Les essais ont été réalisés à Bagnolet, l'est de Paris, en France, dans un dépôt d'argile raide
assez uniforme. Toutes les propriétés du sol ont été rapportées, à l'exception de la
déformation, à la moitié du déviateur maximal ε50. Qui a été obtenue en se basant sur la
résistance au cisaillement rapportée. Les propriétés du sol nécessaires pour effectuer une
analyse sont : la cohésion C, la déformation, à la moitié du déviateur maximal ε50, le poids
volumique de sol γ est les propriétés rapportées de l'argile sont indiquées dans le tableau 14.
La nappe phréatique se trouvait en dessous des extrémités des pieux, mais le degré de
saturation était supérieur à 90%.
Tableau 14:Information d'analyse des sites de Bagnolet, en France
Couches (m)
C (KN/m 2 )
γ (kN/m 3 )
ε50
0
100
17.9
0.005
3.96
125
17.9
0.005
4.70
130
17.9
0.005
La courbe de chargement des trois pieux obtenus par des essais en vrai grandeur sont
présentes dans les figures 23 à 25 :
