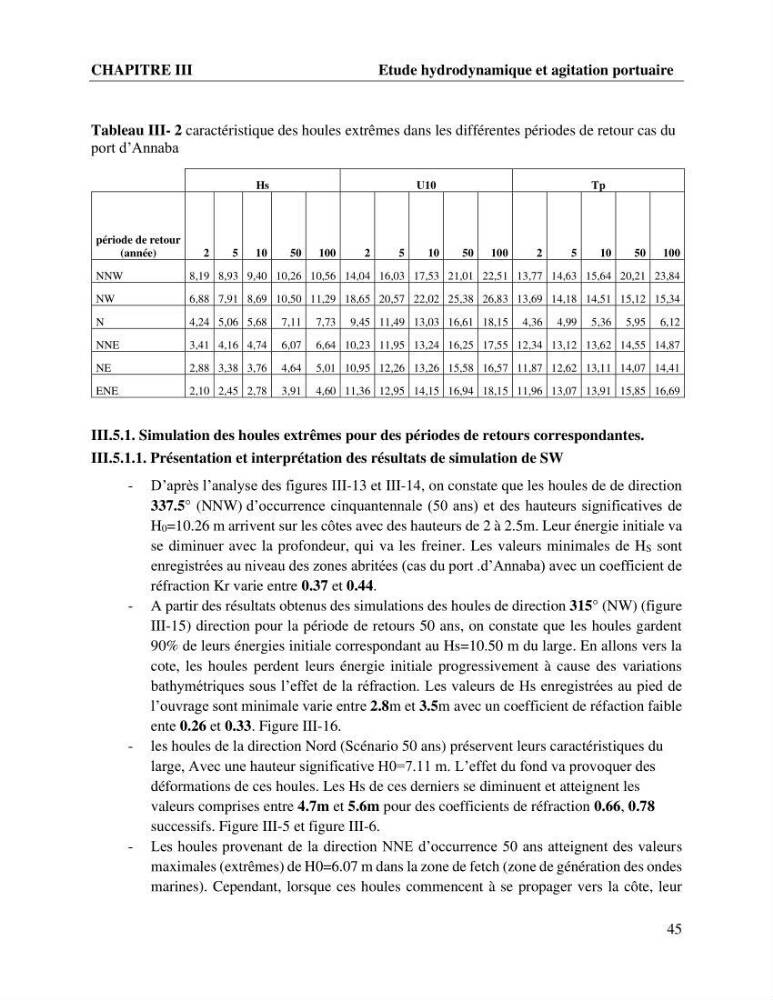

CHAPITRE III
Etude hydrodynamique et agitation portuaire
45
Tableau III- 2 caractéristique des houles extrêmes dans les différentes périodes de retour cas du
port d’Annaba
Hs
U10
Tp
période de retour
(année)
2
5
10
50
100
2
5
10
50
100
2
5
10
50
100
NNW
8,19 8,93 9,40 10,26 10,56 14,04 16,03 17,53 21,01 22,51 13,77 14,63 15,64 20,21 23,84
NW
6,88 7,91 8,69 10,50 11,29 18,65 20,57 22,02 25,38 26,83 13,69 14,18 14,51 15,12 15,34
N
4,24 5,06 5,68 7,11 7,73 9,45 11,49 13,03 16,61 18,15 4,36 4,99 5,36 5,95 6,12
NNE
3,41 4,16 4,74 6,07 6,64 10,23 11,95 13,24 16,25 17,55 12,34 13,12 13,62 14,55 14,87
NE
2,88 3,38 3,76 4,64 5,01 10,95 12,26 13,26 15,58 16,57 11,87 12,62 13,11 14,07 14,41
ENE
2,10 2,45 2,78 3,91 4,60 11,36 12,95 14,15 16,94 18,15 11,96 13,07 13,91 15,85 16,69
III.5.1. Simulation des houles extrêmes pour des périodes de retours correspondantes.
III.5.1.1. Présentation et interprétation des résultats de simulation de SW
- D’après l’analyse des figures III-13 et III-14, on constate que les houles de de direction
337.5° (NNW) d’occurrence cinquantennale (50 ans) et des hauteurs significatives de
H0=10.26 m arrivent sur les côtes avec des hauteurs de 2 à 2.5m. Leur énergie initiale va
se diminuer avec la profondeur, qui va les freiner. Les valeurs minimales de HS sont
enregistrées au niveau des zones abritées (cas du port .d’Annaba) avec un coefficient de
réfraction Kr varie entre 0.37 et 0.44.
- A partir des résultats obtenus des simulations des houles de direction 315° (NW) (figure
III-15) direction pour la période de retours 50 ans, on constate que les houles gardent
90% de leurs énergies initiale correspondant au Hs=10.50 m du large. En allons vers la
cote, les houles perdent leurs énergie initiale progressivement à cause des variations
bathymétriques sous l’effet de la réfraction. Les valeurs de Hs enregistrées au pied de
l’ouvrage sont minimale varie entre 2.8m et 3.5m avec un coefficient de réfaction faible
ente 0.26 et 0.33. Figure III-16.
- les houles de la direction Nord (Scénario 50 ans) préservent leurs caractéristiques du
large, Avec une hauteur significative H0=7.11 m. L’effet du fond va provoquer des
déformations de ces houles. Les Hs de ces derniers se diminuent et atteignent les
valeurs comprises entre 4.7m et 5.6m pour des coefficients de réfraction 0.66, 0.78
successifs. Figure III-5 et figure III-6.
- Les houles provenant de la direction NNE d’occurrence 50 ans atteignent des valeurs
maximales (extrêmes) de H0=6.07 m dans la zone de fetch (zone de génération des ondes
marines). Cependant, lorsque ces houles commencent à se propager vers la côte, leur
